Pass B1 buffer

[s@ki]

tu negdje prije obrade ruba i rušenja..

PC040433 by saki_zg, on Flickr

p.s. bušiš ti il bušim ja ?

[Khadgar2007]

Ma ja ću bušiti jer vjerojatno "rupe" kakve su sada na pločici ne garantiram da su iste kao i od elemenata. Pošalji mi sve detalje na pm pa da se dogovorimo.

P.S.
Već sam zaboravio da sam pokrenuo ovu temu. Vidim da je dizajn pločice uznapredovao od početnog, i po meni na bolje.

[Khadgar2007]

Danas se uhvatilo malo vremena i probušile sve rupe na pločici a sljedećih dana se ide u lemljenje.

Eno gore lijevo je "modificirani" ispravljač koji mi je koji živac digao neki dan.




P.S.
S@ki, zašto mi nisi rekao da si ostavio lak na pcbu, ja ko kreten operem pločicu premažem je pastom i idem fercinati...kad ono ne ide, probam na drugom mjestu isto. Onda mi sine da je lak još gore.

[Dean]

Ajde ne cend.... bar si dobio pločicu !

[Khadgar2007]

I to na koji način, poštar mi je gurnuo jedno ćoše kuverte u sandućič dok je ostatak virio vani.

[s@ki]

a jebote vidi se iz aviona lak
uvijek ga ostavim kad pločicu šaljem da ne oksidira bezveze...
a i ako se ne varam napisao sam ti u nekom PMu

[Khadgar2007]

E to je onaj lak koji mrzim, "skoro" ima istu boju kao bakar...

[s@ki]

ajde ajde.. vidim da je uspjelo na kraju

[Khadgar2007]

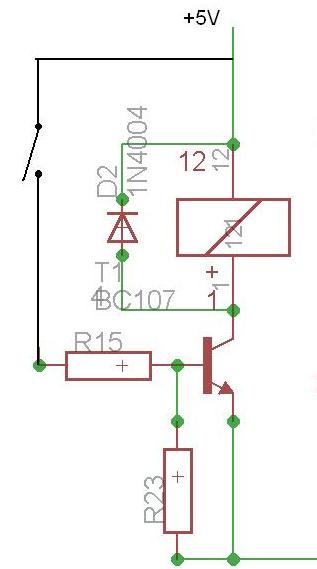

Idemo sa nečim banalnim i ... Stavio sam da tranzistori pale releje za prebacivanje kanala. I naravno došli smo do zida a to je tranzistor kao prekidač. Šema je sljedeća:


Znači treba odrediti r15 i r23 da bi to radilo, a možda i izbaciti r23 jer sam vidio da kod dantimaxovog kita nema otpornika baza-emiter već samo kolektor-baza,jest sa on taj prednapon vuče sa uC ali po meni je to isti vrag. Krenuo sam da je R15 2,2k i R23 270oma, znači na R13 je 4,46V a na R13 0,54, i naravno da neće da pali...probao sam i kombinaciju sa samo R15 bez R23 također ne pali.

Evo sada sam poslije ručka malo otvorio datasheet od BC107 i malo gledao i računao i došao do sljedećih vrijednosti R15=6k, R23=820 oma, struja koja teče R15 bi bila oko 730uA i valjda bi trebao napokon tranzistor provesti.

Kao ča uvijek kažem sve je ovo relativno banalno i jednostavno ali ako se ne zna može se pokušavati u nedogled pa bi mala škola elektronike dobro došla u ovom slučaju.

[sstrsat]

Kao ča uvijek kažem sve je ovo relativno banalno i jednostavno ali ako se ne zna može se pokušavati u nedogled pa bi mala škola elektronike dobro došla u ovom slučaju.

Pa evo ti je brzinski u par rici. Za takve sklopove (tranzistorski prekidac) moras znat struju onoga ca ce tranzistor morat aktivirat. U ovom slucaju je lako odredis iz deklariranog radnog napona releja i (izmjerene) vridnosti otpora njegove spule.
Iz datasheeta za odabrani tranzistor procitas najmanju vridnost strujnog pojacanja (to je uglavnom uvik navedeno u datasheetu) i sa ta dva podatka izracunas kolika ti triba bit struja baze da bi svaki tranzistor odabrane oznake (i onaj primjerak koji ima najmanje strujno pojacanje) sigurno isal u zasicenje.
Iz napona napajanja (umanjenog za Ube od 0,6V) i struje baze izracunas vridnost otpornika.
Onaj dolnji otpornik ti triba samo ako je taj sklop u izrazitoj blizini jakih industrijskih smetnji a to ovdi nikako nece bit slucaj.

Inace, taj dolnji otpornik ima jako veze sa brzinom rada i impulsnim odzivom sklopa ali ovdi di tranzistor goni relej kome ionako triba najmanje 10 milisekundi da se ukljuci je skroz besmisleno i bespotribno razmisljat o impulsnom odzivu takvog sklopa.
