K1058/J162 pojačalo

[ilimzn]

Jaci tranzistori ce se jednako grijati kao i slabiji, jer je disipacija na njima odredjena naponom preko njih i strujom kroz njih. Sad je samo pitanje izdrzi li kuciste toliko topline, slijedece vece kuciste je TO126 ali ni ono ti nece puno pomoci bez hladila, tako da racunaj na to.

[grunf]

Jaci tranzistori ce se jednako grijati kao i slabiji, jer je disipacija na njima odredjena naponom preko njih i strujom kroz njih. Sad je samo pitanje izdrzi li kuciste toliko topline, slijedece vece kuciste je TO126 ali ni ono ti nece puno pomoci bez hladila, tako da racunaj na to.

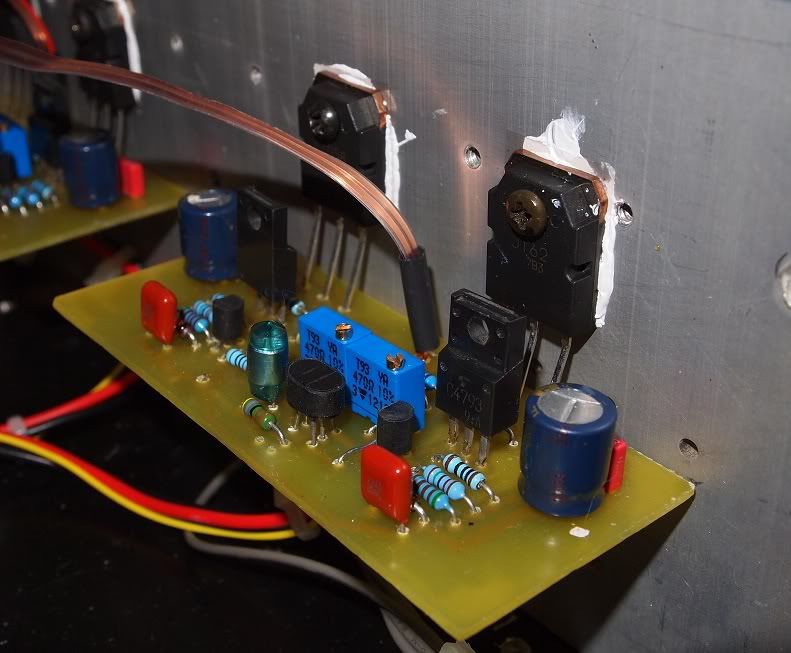

večeras sam zamjenio A1145 i C2705 PDF s A1837 i C4793 PDF koji su nešto jači i imaju TO220 kućište ,A1145 i C2705 su u radu bili van sigurnog područja na 75C i skoro na 600mW, A1837 i C4793 su i bez hladnjaka u granicama, nakon zamjene primjetio sam da je puno lakše nemjestiti offset na izlazu i da je isti stabilniji kao i samo pojačalo, A1145 i C2705 nisu za ovu aplikaciju koliko god dobri bili,termički i zbog stabilnosti pojačala pretpostavljam najviše zbog niskog Cob-a od 1,8pF prema 30pF kod A1837 i C4793

[grunf]

Ovo odlično izgleda, a nema ni puno dijelova. Svakako javi još dojmova kad sve legne.

zasad pojačalo obećava ,dojmovi sljedećih dana

[grunf]

evo sređene verzije,DC offset izlaza poslušan i ispod 10mV,struja po kanalu oko 400mA pa opet imam po kanalu oko 30W grijanja,3 puta manje nego Aleph pojačalo ima vrijednosti struja skoro indentične ko u LTspiceu,nadam se da su i izobličenja i frekventni opseg isti

zasad pojačalo ima vrlo malo radnih sati,zvuk je malo lepršavaji,posebno u visokima nego s Alephom,ali mu nedostaje Alephove dubine pozornice ,zvučno pojačalo ne mogu svrstati u tranzistorska pojačala,nema taj zvuk,više mi baca na lampaša ,odlična preporuka za samogradnju



tu je i nova shemu(promjena tranzistora),shemu s prethodne stranice nije uputno koristiti zbog nestabilnosti u radu


[Borko_KA]

Dugo sam se bavio eksperimentima sa kolima ovog tipa te imam par saveta ako budes imao vremena da probas. Probaj podici referencu kaskode na 15V, rekonfigurisi ih u floating kaskode i obavezno povecaj bias jfetova na oko 6mA (Pri tom proporcijalno smanji R1 i R4 tako da bias Vas-a ostane isti). Kolo ce biti linearnije i sigurno zvucati bolje.

[grunf]

Dugo sam se bavio eksperimentima sa kolima ovog tipa te imam par saveta ako budes imao vremena da probas. Probaj podici referencu kaskode na 15V, rekonfigurisi ih u floating kaskode i obavezno povecaj bias jfetova na oko 6mA (Pri tom proporcijalno smanji R1 i R4 tako da bias Vas-a ostane isti). Kolo ce biti linearnije i sigurno zvucati bolje.

zasad ću ostaviti sve kako je,nakon par dana slušanja(rada) zvuk je legao na svoje,i ja prezadovoljan zvukom za ovako jednostavno pojačalo

danas(ako stignem ) ću još odraditi novo napajanje tj pločicu s sve skupa 84000uF i brzim diodama

[grunf]

završeno novo napajanje, CRCRC kombinacija s 6x 15000uF kond.,jedino što još moram na duple diode staviti male hladnjake jer se poprilično griju,promjenjen je i glavni hladnjak ali je i dalje malen za 60W disipacije za oba kanala,poslije bude možda koja slika ,još mi ostaje malo igranja s vrijednostima otpora na emiterima i kolektorima pobudnih tranzistora jer sam u simulatoru dobio dosta niža izobličenja nakon njihovih smanjivanja ,ali je porasla i struja kroz pobudne što će opet zahtjevati male hladnjake na njima,ako ne nađem ništa pila i bušilica u ruke

[grunf]

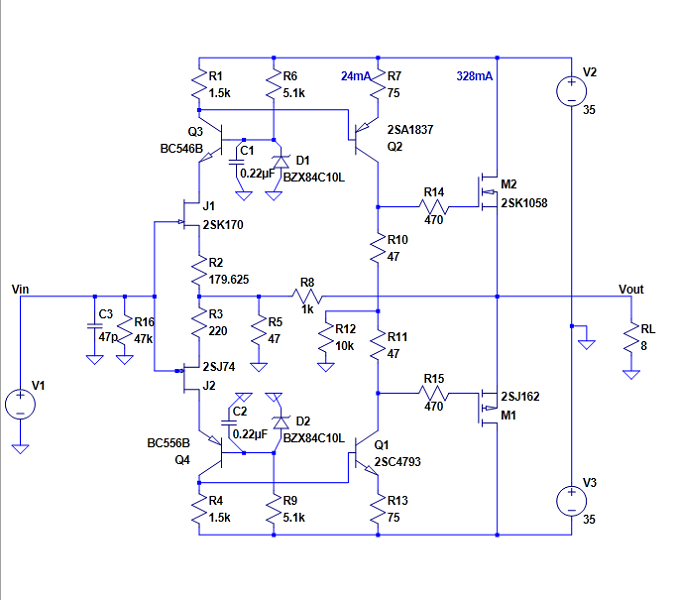

ovo bi bila završna shema šta se tiče ovog pojačala,sutra još i to probati pa nek svira ,onda slijedi nastavak bipolarne verzije s početka teme
izobličenja su 0.016 (izlaz +/-22V na 8 ohma) s signalom 1kHz 1V ,s 20kHz su 0.082%

mislite li da je mirna struja izlaznih prevelika?


[tubeman]

ovo bi bila završna shema šta se tiče ovog pojačala,sutra još i to probati pa nek svira ,onda slijedi nastavak bipolarne verzije s početka teme
izobličenja su 0.016 (izlaz +/-22V na 8 ohma) s signalom 1kHz 1V ,s 20kHz su 0.082%

Mjereno čime ?

[grunf]

ovo bi bila završna shema šta se tiče ovog pojačala,sutra još i to probati pa nek svira ,onda slijedi nastavak bipolarne verzije s početka teme
izobličenja su 0.016 (izlaz +/-22V na 8 ohma) s signalom 1kHz 1V ,s 20kHz su 0.082%

Mjereno čime ?

u simulatoru,nije baš mjerodavno ali je bar kakav takav pokazatelj
