Pass B1 buffer

[Khadgar2007]

Tranzistor je bc107,moja greška. Baš sada gledam nacrt i sve je ok nacrtano nisam tamo pogriješio. Ništa danas kasnije idemo još jednom pregledati sve na pločici i viditi u čemu je štos.

Ča se pločice tiče nemam pojma ča mi je bilo da sam išao na tanke vodove,inače napravim vod za bilo ča jedno 76-90mil baš sam gledao na nekim starim pločicama ča sam ih radio.

[s@ki]

i onda bude još rekao da mu nisam dobro pločicu napravio

Ako kaze, to ce rec sa punim pravom. Ova plocica je katastrofalno napravljena. Rupe kidaju folije

pločica je s moje strane odrađena sasvim ok, imam i slike koje to dokazuju

Nacrt, predložak, ili kako to god želite zvati nije rađen s moje strane, kao ni bušenje rupa, prevlačenje tinolom itd.

[Khadgar2007]

Evo da još izgnjavim članove.

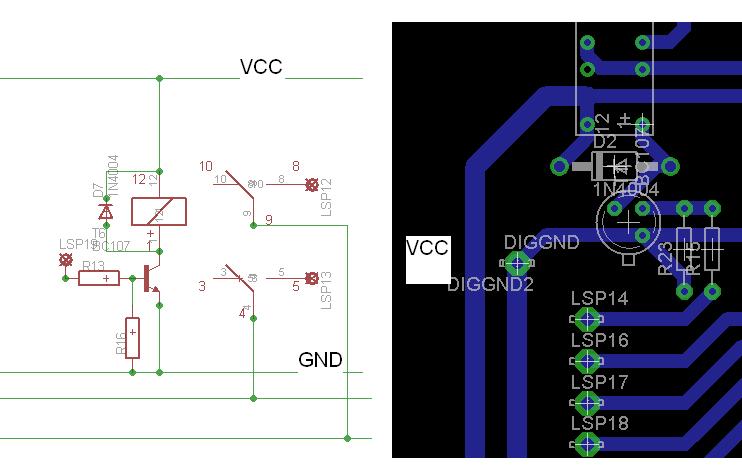

prekidač 1.JPG (40.23 KiB) Pogledano 8945 put/a.

[Kaligula]

Evo da još izgnjavim članove.

Po slijama je sve OK.
PCB (top or bottom wiev) provjeri emiter vs colector.
Koji je tip relay-a. Da nije neki DC?
Napon koji okida na LSP14, je li to VCC, ako nije jesu li mase povezane?
A na PCB-u DIGGND je DIGGND. A šta ti je onaj DIGGND2?
Jeli to stvarno neki DIGGND2 ili je to VCC?

[sonny]

Upravo bi to trebalo provjeriti !
Da nije neki "polarizirani" relay...
Čini mi se da si spominjao negdje takamisawe....
Imam ih dosta doma koje su "polarizirane" !

[Khadgar2007]

Misliš da nisam obrnuo emiter i kolektor na tranzistoru,nisam 101%. Ono digi i hrpa brojeva su imena padova. U eagleu sam dodao novi "sheet" za svaki dio buffera(napajanje,releji,buffer pa sam da bude jednostavnije uz pomoć padova spajao na veze na tiskanoj pločici jer u shemi nisu spojene). Znači VCC je + i to je onaj vod desno odmah do naslova, a GND je vod di je pad. Malo je zbunjeno oko imena ali meni nije,navikao sam se na takvo označavanje.

I da,relej je takamisawa NA05W-K i DC je. Pa nemoj mi reći samo da na releju ima + i - pol?!!!

[sonny]

Ima...

[Kaligula]

To je 5V-ni relay. A koliki ti je VCC?

[Kaligula]

Ima...


Provjeri + (pin 1) i - (pin 12)! Vidim da ti je pin 12 na VCC a pin 1 na GND!

[Khadgar2007]

prekrasno... Idemo čerupati pcb.
