Što se radi ovih dana...

[tubeman]

Moj mali prilog temi.

Kako isto a različito

Sredinom devedesetih smo bili vrlo aktivni na UKV (pod znakom 9a2cbe).
70 c band ( 432 MHz) je kao takav problematičan s duljinama kablova, šumom i sl., a u kontestima je uvijek problem smještaj opreme i lokacija antene.
Prije 30 godina to nije bio problem jer si imao uređaj antenu šator i generator i sve je štimalo.
Međutim, i u amaterizmu su se stvari iskomplicirale i to je postalo sve samo ne amaterizam ;(
Ako nemaš 500 ili više vata, farmu antena, bolje da se ne uključuješ ...
Tako je bilo i kod nas.
Uspjeli smo doći do nekakvog (nazovi) objekta-kućice, ali je do prvog povoljnog položaja za antenu bilo skoro 20 metara, a to na tim frekvencijama može biti veliki problem. Isto tako, svaki konektor pa i relej mogu stvoriti glavobolju.

Zato sam napravio sistem koji je bio otprilike onakav kakav se često koristio kod veza napravljenih odbijanjem radio-valova od mjeseca.
U baznom uređaju sam izbacio ulazni relej te ulaz u prijemnik i izlaz iz predajnika direktn0o izveo svaki na svoj konektor.
Glavni relej sam preselio u posebnu kutiju koja se smješta odmah do antena.
Prijem i predaja se svaki sa svojim kabelom dovode do te kutije.
Tu se, naravno otvorila i dodatna mogućnost da se linearno pojačalo uključi direktno u krug predaje bez nepotrebnih releja, a u prijemni krug se bez problema ubacilo niskošumno prijemno pretpojačalo koje se može uključiti i isključiti.
Da bi se osigurala kompatibilnost i s "nefriziranim" primopredajnicima, kablovi su se mogli prišarafiti u kontrolnu kutiju koja se (opet preko koaksilalnog releja) mogla spojiti na standardni U/I primopredajnika.
Kontrolni kabel ima nekih 8 žica koje osiguravaju potpunu fleskibilnost korištenja sistema.
U relejnu kutiju se dovodi relativno visok napon za uključivanje releja i pretpojačalo koji se stabilizira u samoj kutiji kako bi se izbjegao utjecaj duljine samog kabla.
Korišteni su vrlo dobri koaksijalni releji koji na tim frekvencijama mog izdržati dobar kilovat.
par slika:








Relejna kutija je posve vodonepropusma - nastala recikliranjem starog masivnog 5.25" diska.
Kontrolna kutija vodi računa o redosljedima uključivanja dodatne "periferije" i releja (Davorin zna o čemu se radi)
U pertinax kutijici se nalazi malošumno pretpojačalo. Ne sjećam se više što je unutra, jer se to svaki čas mijenjalo, što zbog "inovacija", što zbog povremenog korištenja na 2 metra.
Uređaj čami u nekakvom sanduku pa je pun prašine i raspadnute spužve.
Vjerujem da ću ga ovog ljeta aktivirati, pa upravo ide u reviziju

[davorin]

To je već puno složeniji uređaj, jer moj je obična preklopka. Takva izvedba predpojačala mi je čak i poznata (BF981S ili BF960S ?), a zbog zaštite je tu bio i "sekvencer" koji se brinuo da napone uključenja/isključenja i pauze napravi sa pravim redoslijedom.
Naravno, zbog visokih frekvencija je tu i pravi koaksijalni rele (da sam ih imao 6 komada, ne bih koristio obične! )
U bivšem klubu (9A1BST) sam napravio par sličnih uređaja za 432MHz, 1,3GHz i 10GHz, a za 144MHz smo imali gotov uređaj od "SSB-Electronica" koji je bio čak i manje pouzdan od ovih u samogradnji. U mome sadašnjem klubu (9A1RKV) i nemamo linearna pojačala i predpojačala za više bandove pa nam za sada ništa niti ne treba !

[tubeman]

Tako je. Bez sekvencera bazni uređaj (pogotovo ako se radi s malo većim snagama) neće doživjeti neku starost
Na 70cm je već i 100W velika snaga.
Jasno da postoji i nekakva (relejna) logika koja vodi računa o nestanku napajanja u kojem slučaju se (među inima) relej prebacuje na TX itd...
Baš sam otvorio kutijicu s pretpojačalom.
Mislim da je unutra neki BFT ili BFR u metalnim gaćama.
Našao sam još dvije od kojih je jedan s BF981S, a drugi BFR94a.
Trebalo bi ih biti još, ali danas ima i boljih pa se ne opterećujem.
I ovo pretpojačalo je otpojeno jer sam vjerojatno nešto radio na nekom drugom bandu.

Iako se već dugo ne stignem baviti s tim hobijem, ipak ću završiti antenski sistem do kraja, pa ako budem štogod radio, OK, ako ne - nikome ništa.
To ti je ono, kada si nešto isplaniraš to moraš i dovršiti pa makar nema krajnju svrhu
Planiraš to godinama (a nemaš vremena za ništa), a onda kad do toga dođeš to ti više nije neki prioritet

Prije četiri godine sam digao stup kraj kuće, ugradio rotator, nabavio hrpu dobrih kablova (Heliax i sl od 1/2"), i sada bi bio red to privesti funkciji.
Trenutno sm u fazi nabavljanja još par 1/2" konektora što je isto u završnoj fazi

Malo DIY projekata:

Stup je napravljen od rashodovanih Elektrinih pocinčanih stupova...
Nije posebno visok (cca 13m + oko 3-4 metra cijev na vrhu).
Dovoljno da dobrano nadvisi sve oko mene.
Na ove "noge" sa strane platforme idu TV antene.
Upravo sam napravio kutiju za pojačala koja će sa digitalnim svičerom biti spojena sa 1/2" kablom (manje od 1 dB gušenja na 100 m ) dugim cca 23 metra.
Za tu svrhu sam kod projektiranja kuće u temelju postavio spojnu cijev do "centralnog mjesta" cca fi 20 dugačku oko 9 metara.



Rotator bi možda i kuću okrenuo
Vrijeme okretanja točno 60 sekundi.
Vrlo jaki motor s divljačkom dvostrukom redukcijom.
Treba napraviti još upravljačku kutiju s opcijom računala.
Sve to okreće debelu cijev unutar stupa preko kuplunga i posebnih ležajeva tako da nema nikakvog tereta na samom rotatoru, mada mu niti tona vertikalnog opterećenja ne bi smetala .

[Khadgar2007]

Veoma lijepo,ovaj rotator mogu si misliti kakva je to mrga.

Moj stari ima par sistema na krovu zgrade, također mali rešetkasti stupić u DIY varijanti sa jedno 1,5m cijevi koja viri vani i jedan stup koji nije rešetkasti i također samo par metara visine, jer više niti ne treba. Mi smo na brdu u Sisku i ama baš ništa ne smeta oko nas. Nemam nikakve slike sistema osim one parabole koju sam slikao kada smo je testirali a ona još nije na krovu... Na krovu su trenutno 4 sistema: 2m,70cm,23cm i 13cm. Na 2m ima jedna 6-7 metarska yagica i ja mislim da su i 4 yagice za 70cm, a 23 i 13 su po jedna loopica(trebale bi biti zamijenjene sa tom parabolom) i lijepo se radi sa time. Od uređaja jedan Icom 202, neki mali kenwood također za 2m, ssb electronic transverter za 23cm,u jednu kutiju za 13cm je spakirano sve od DB6NT-a transverter,linearac,sekvencer i ostala pripadajuća elektronika da sve to poveže.

Baš smo prije nekog vremena stari i ja otvorili IC-202 da zalemimo žicu koja ide do antenskog konektora jer se rasklimala i mogu reći ima lijepih dijelov unutra, nije se štedilo i dan danas radi ko bog. Još smo nešto prepravljali u njemu ali se ne sjećam o čemu je bila riječ. Sada tražim fotke koje sam napravio dok je bio otvoren ali nema šanse da ih nađem...

[davorin]

TUBEMAN:...Mislim da je unutra neki BFT ili BFR u metalnim gaćama.
Našao sam još dvije od kojih je jedan s BF981S, a drugi BFR94a.
Trebalo bi ih biti još, ali danas ima i boljih pa se ne opterećujem.
I ovo pretpojačalo je otpojeno jer sam vjerojatno nešto radio na nekom drugom bandu.

Iako se već dugo ne stignem baviti s tim hobijem, ipak ću završiti antenski sistem do kraja, pa ako budem štogod radio, OK, ako ne - nikome ništa.
To ti je ono, kada si nešto isplaniraš to moraš i dovršiti pa makar nema krajnju svrhu
Planiraš to godinama (a nemaš vremena za ništa), a onda kad do toga dođeš to ti više nije neki prioritet

Prije četiri godine sam digao stup kraj kuće, ugradio rotator, nabavio hrpu dobrih kablova (Heliax i sl od 1/2"), i sada bi bio red to privesti funkciji.
Trenutno sm u fazi nabavljanja još par 1/2" konektora što je isto u završnoj fazi...

Ukoliko nešto zakoči antene, rotator će sigurno okrenuti stup!
Predpojačalo (od svih što sam radio) sa BFT66 je radilo daleko najbolje (najmanji šum uz najveće pojačanje), ali i sa BF981S nije bilo loše (vrlo otporno na intermodulacije!).
Pomalo ti zavidim na HAM perspektivi (iako nikad nisam bio stvarni operator!), a takvo što bi i većina klubova poželila!
Kako sam za potrebe kluba nabavio pristojnu količinu HELIAX-a 1/4", imaš li informaciju gdje se mogu nabaviti konektori za njega?(za razumnu cijenu! )

[sstrsat]

Predpojačalo (od svih što sam radio) sa BFT66 je radilo daleko najbolje (najmanji šum uz najveće pojačanje), ali i sa BF981S nije bilo loše (vrlo otporno na intermodulacije!).
)

Manje vise saglasan. BFT66 je stvarno bil nesto pa gotovo najbolje ca se svojevremeno (pred 30'ak godina ) moglo nabavit za tu svrhu i u vezama di su se koristile jako usmjerene antene (odbijanje od Miseca, odbijanje od meteoritskih tragova) nije cak ni relativno mala otpornost na intermodulacije predstavljala neki problem. A velika prednost mu je bila ca je bil poprilicno nekritican na podesavanje ulaznog kruga za najmanji sum (ceste su bile konstrukcije di ga se aperiodski, bez ikakvog podesavanja ulaza, vezalo na antenu i jos uvik se dobival toliko niski faktor suma koji je omogucaval veze refleksijom od Miseca).
BF981 (dual gate mosfet) je bil naravno mnogo otporniji na intermodulacije ali je za postizavanje skoro isto toliko minimalnog suma ka ca je imal BFT66 pital jako precizno podesavanje ulaznog kruga za koje je bil neophodan dobar komparator suma ili u najmanju Ruku jako meko regulirani squelch u prijemniku. I puno strpljenja

Zal mi je ca u to vrime nisan nikako mogal nabavit i isprovat dual gate Ga-As mosfet S3030 koji je po navodima onih koji su ga koristili i objavili rezultate sa njime bil jos puno malosumniji od BFT66 a podesavanje na najmanji sum mu je bilo puno nekriticnije nego sa BF981.

Inace, u zemaljskim vezama faktor suma nije bil toliko kritican i bilo je jako puno komponenti koje su po pitanju ositljivosti prijemnika u praksi davale gotovo jednake rezultate. Tako da nije imalo gotovo nikakvog znacaja za ukupnu realnu ositljivost prijemnika da li ulazni tranzistor ima faktor suma od npr 1,5dB ili od samo 0,5dB. Tu su zapravo fetovi i mosfeti zbog svoje daleko vece otpornosti na intermodulacije bili u velikoj prednosti pred ovim najmalosumnijim bipolarcima ka ca je BFT66. Ali u svemirskom vezama (npr Zemlja - Misec - Zemlja) di je za ukupni nivo suma na ulazu u prijemnik bila mjerodavna ukupna temperatura suma je ta naoko mala razlika u decibelazi faktora suma znacila ogromne razlike u ukupnoj ositljivosti prijemnika

[davorin]

Da, GAS-FET-i su u to doba bili samo san, a prvi sam vidio kada sam silom prilika (zbog kvara) morao popravljati konverter za satelitski prijemnik (antena je bila MTZ-Skopje od 2,5M! )!
Jedini stalno dobavljivi tranzistor po pristupačnoj cijeni je bio BFY90, jer se koristio za TV-antenska pojačala, ali nije se mogao po šumnom broju mjriti sa BFT66 i MOS-FET-ima, a kasnije niti sa BFR91 i BFR94 tranzistorima.
Za predpojačala sa BF981 sam radio helikoidne rezonatore na ulazu unutrašnjeg promjera 5mm (CuAg žica 0,8mm za 2M-arsko područjue) sa 5 zavoja u Cu-cjevčici od 1/2", a izvod za gate je varirao od 1/4 do 1/2 jednog zavoja, što se moralo eksperimentom utvrditi! Naravno, lakše bi bilo to napraviti uz pomoć mjerne tehnike, ali takvo što u to vrijeme nije imao nitko meni poznat!

[tubeman]

He, i ja sam imao posla sa MTZ parabolama.
Doduše, ništa im se nije moglo prigovoriti osim cijene ;(
Ja sam se s time dosta bavio.
Imam još negdje par projekata.
Prvi je bio onaj iz Elektora s početka osamdesetih koji je radio besramno dobro, jedino ga je bilo dosta skupo za napraviti.
Uspio sam u hangaru naći jednu od zaostalih pločica kontrolnog dijela.
Izgleda da je imala neku vrstu susreta s grmljavinom



RF dio je imao SRA1 šotkijev mikser (još koji komad bi trebao negdje postojati).
To je i danas vrlo cijenjen mikser. I onda je bio poprilično skup (cca 150 DM).
Puno jeftiniji i lako nabavljivi IE100 nije bio dorastao tom zadatku.

Po LNB-ove sam hodao u Minhen, a antene smo radili sami od stakloplastike i kaširali ih s Al folijom.
Zadnje dvije sam prije par godina bacio u krupni otpad.
Vrijedni sakupljači otpada su dobili i zadnju Al parabolu od 2,2 m na čiju konstrukciju sam bio vrlo ponosan.
Napravio sam ih par komada i jako su dobro radile do trenutka kada je došlo do poplave uređaja od par sto kuna.

U onom pretpojačalu iz prethodnog posta je doista BFT66.
Imao sam priliku svojedobno nabaviti i nešto BFR15A koji su se puno koristili u profesionalnoj tehnici i nisu baš bili jako dobavljivi u običnom životu.
Oni su praktički bili zamjena BFTima, s istim šumnim brojem i još boljim 3th level IP, te gornjom frekvom od 4.5GHz, mada su bili optimizirani za rad u TV UHF području (do 800 MHz).

Tehnologija rada preko mjeseca, MS i Aurore mi je jako dobro poznata.
Imam potvrđenih nekoliko veza, ali nisam se dalje s time puno bavio, a i u klubu nam to nije bila orijentacija.
Kao ono: vidio sam da znam i mogu, pa da ne gubim vrijeme više s time

[davorin]

U ono vrijeme mi je bio san da pomoću 9-metarske parabole, malošumnog predpojačala sa GAS-fet-om iz satelitskog konvertera i 4 komada 2C39BA u impulsnom režimu (MCWP) odradimo(YU2CDW) vezu sa odbijanjem od Marsa na 23cm bandu, ali rat je to spriječio!
Nakon rata sam u novom klubu(9A1BST) pokušao svoje ideje promovirati sa novom ekipom, ali zbog posla i egzistencije sam otišao na rad u Njemačku, pa su tako moje ideje ostale neostvarene.

[Khadgar2007]

Baš smo danas dignuli parabolu od 2m, pa sam uslikao i sistem na krovu. Malo sam profulao ča se tiče nekih dimenzija ali nije bitno jer kao ča sam rekao kada se popneš na zgradu sve je čisto bilo gdje da usmjeriš antene.

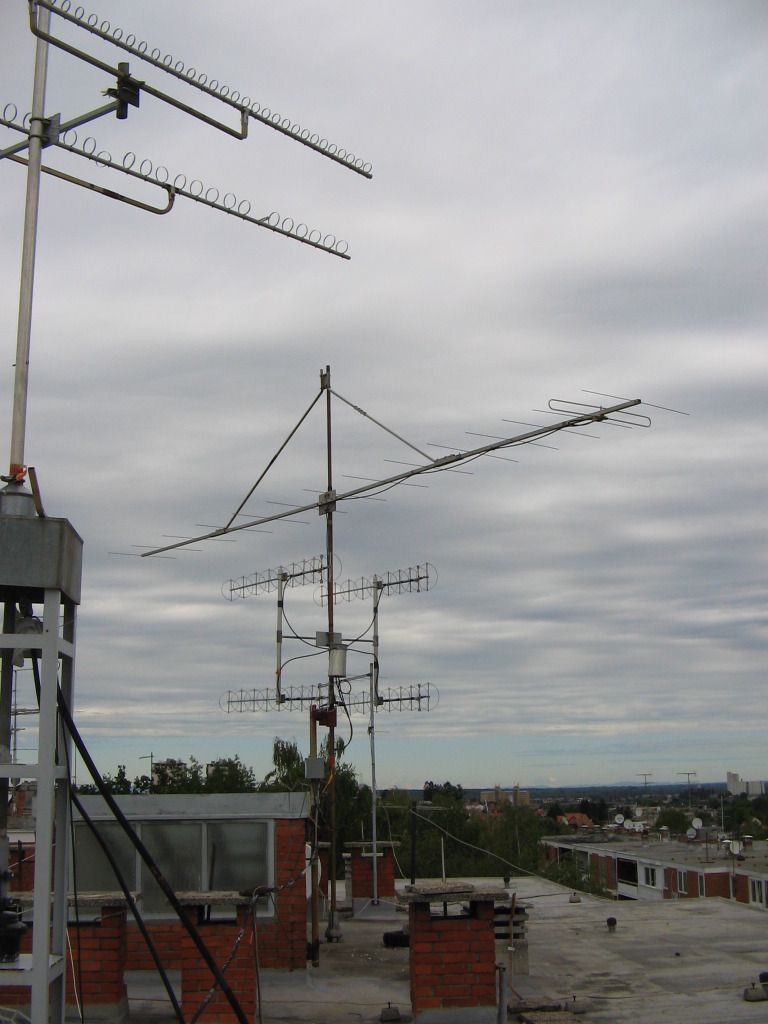

2m(1 antena) i 70cm sistem od 4 komada, malo sam se zeznuo kada sam rekao da su yagice ali ko bi zapamtio ča sve ima gore.

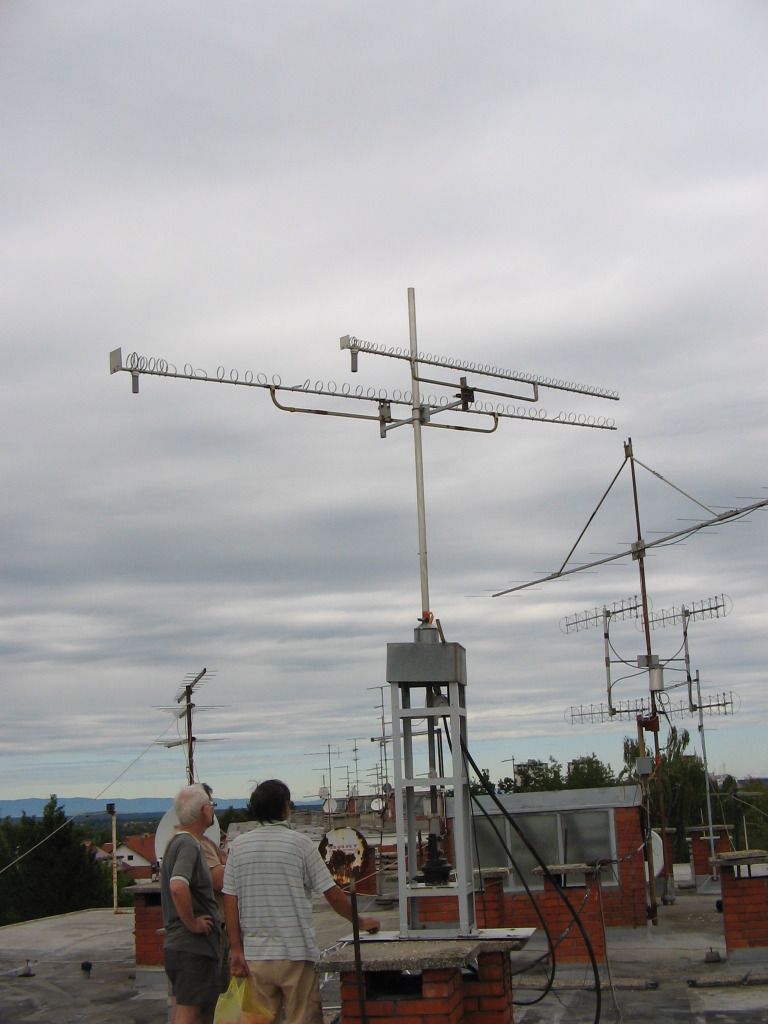

23cm i 13cm "sistem", umjesto te dvije loopice dolazi parabola.


Šteta ča nisam slikao dizanje parabole ali to je izgledalo tako da smo zavezali 3 užeta dvoje je vuklo gore a jedan je dolje držao antenu na distanci od zgrade. Super je izgledalo ali budući da sam ja sam bio dolje malo je bilo nezgodno slikati sa jednom rukom a drugom rukom držati uže.
