PLC kontrolirani tube tester-curve tracer

[bepone]

montiran i PLC rack koji se sastoji od procesora, 1x analogni input, 1x analogni output i 1x DI-DO kartica,

DSCF8033 (Custom).JPG (102.21 KiB) Pogledano 13231 put/a.

[bepone]

hiceno jedno oko kako bi to trebalo izgledat na kraju, zasad jos nis ne dimi

DSCF8029 (Custom).JPG (101.2 KiB) Pogledano 13231 put/a.

[bepone]

montirana kutija za osigurace (glavni, trafo, ps PLC), terminal blokovi , kontaktori, releji, malo "jaci" IGBT ..

DSCF8070 (Custom).JPG (150.62 KiB) Pogledano 12870 put/a.

[bepone]

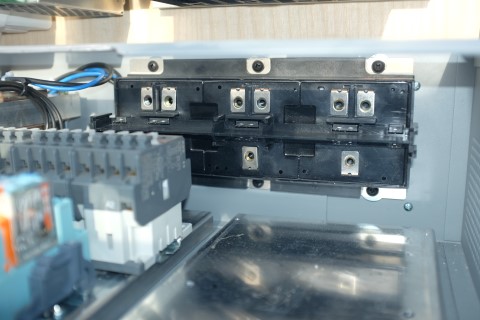

pass element za visoki napon anode ce biti konjski IGBT , spec ABB dizajn, 1700V/ 180A
6 IGBTa u kucistu, biti ce odmah rezervnih ako koji zdimi..

DSCF8072 (Mobile).JPG (69.84 KiB) Pogledano 12867 put/a.

DSCF8073 (Mobile).JPG (53.45 KiB) Pogledano 12867 put/a.

[bepone]

DSCF8077_cr (Custom).jpg (129.22 KiB) Pogledano 12865 put/a.

poceo je i ozic, s lijeve strane rastalni os. za osjetljivu elektroniku i sa ledicama ako koji izgori i slijedi 230V distribucija za prikljucenje svih zivih trafica koji budem u buducnosti dodavao na pult, s desne pomocni releji za paljenje visokog napona kad sve bude spremno i relej emergence tj pecurke!

[bepone]

DSCF8082 (Custom) (2).JPG (96.31 KiB) Pogledano 12864 put/a.

kako je danas sunce izveo sam pult malo na terac neka se malo zraci dok se budem u medjuvremenu zabavljao sa mjernim karticama

[zbotic]

Ovako su počeli i Korejci pa stigli do hidrogenske bombe

[zika]

Ovako su počeli i Korejci pa stigli do hidrogenske bombe

Ovako su počeli i Korejci pa tvrde da su stigli do hidrogenske bombe
Pre (ću da po)verujem u ovaj uređaj nego u ovo drugo...

[bepone]

nastavak slijedi sa mjernim karticama, opampima, interfaceima i raznoraznim mjeracima,
vec dugo nisam osjetio ovaj miris ali odmah me prebacilo u ranu mladost i procistio pluca

Untitled (Custom).jpg (51.36 KiB) Pogledano 12414 put/a.

[bepone]

princip regulacije visokog napona preko PLC-a

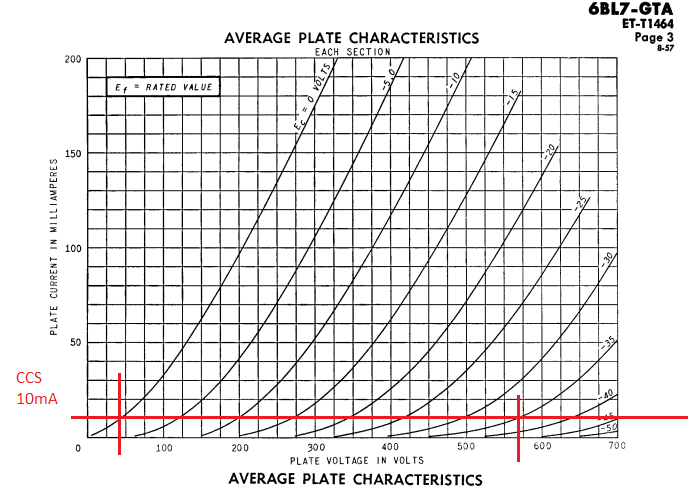

analogni output od PLCa moze se postaviti od -10 pa do 10 V.. taj raspon od 20V nekako treba pretvoriti u regulaciju visokog napona.. prva verzija testera ima najveci sekundar namotan na 405V tj dobije se ispravljenih cca 550V ..trebalo bi napraviti DC step up ali sa regulacijom i pozeljno galvanski izolirano od procesora.. lampe se ovdje namecu kao idealni kandidat, (a kako drugacije ) buduci da im je niski ulazni napon (nekoliko desetaka volti) a visoki izlazni (anoda) prirodna karakteristika... anodni napon mora se kretati od jako niskog pa do visokog, a pretresanjem datasheeta dolazi se do raznoraznih TV lampi koje imaju veliki swing i anoda moze ici nako nisko (ispod 50V).. americanske TV lampadine iz TV vertikalnog otklona, duple triode npr 6BX7 ili 6BL7, (10W disipacije svake trioda!), radnog napona do 500V i do 2kV lijepo mogu odraditi zadatak a izlazni napon bi se trebalo dovesti na neki pass element (IGBT npr) koji bi dao potrebnu struju (recimo do 1A). da bi raspon dobavljivog napona bio veci , lampu bi se moglo opteretiti CCS-om--evo slikovitog prikaza


u ovom slucaju uz struju od 10mA, za ulazni napon 0- -35V, anodni napon se mijenja od 40tak pa do 560V , taman.

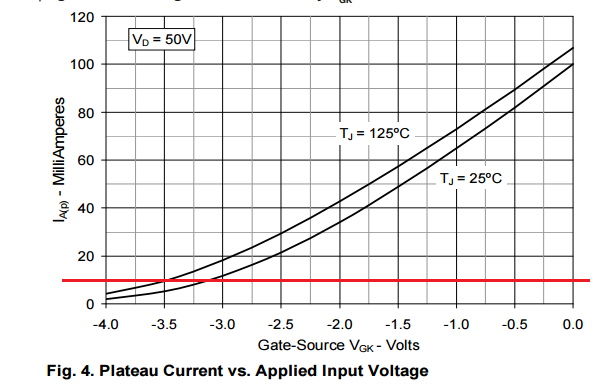

CCS do 900v moze se ostvariti modernim programibilnim strujnim regulatorom IXYS 10M90S, kojemu treba samo jedan otpornik da bi radio , za slucaj od 10mA po grafu ispada 3.3V/10mA=330 oma standardna vrijednost


vrijednosti anod nog napona 0-50V mogu se postaviti tjeranjem anodnog napona u A2 podrucje rada, a ujedno treba i ulazno napon resetke 6BL7 PLCa od -10V povecati do -35V.. znaci na ulazu ce posao dobiti neki OPamp sa swingom od +20V do -40V, sa strujnim mogusnostima i lakim hladjenjem .. odabrani kandidat OPA547T 7 pinski u TO220 kucistui na kojega se po potrebi pricvrsti hladilo..
