Phono pretpojačalo

[Edison]

O malom phono pretpojacalu koje je sviralo na sajmu u Sheratonu vec sam pisao. Evo sad i nesto fotografija.

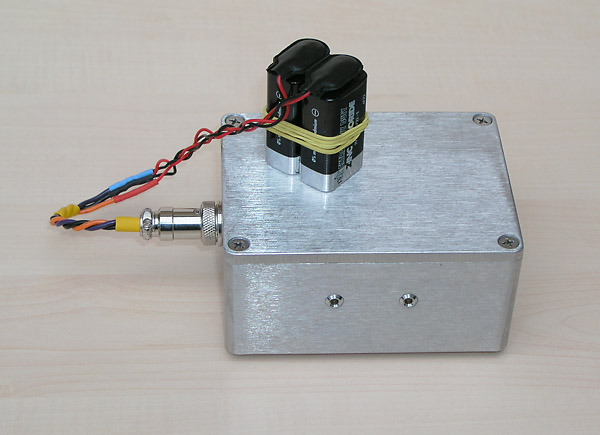

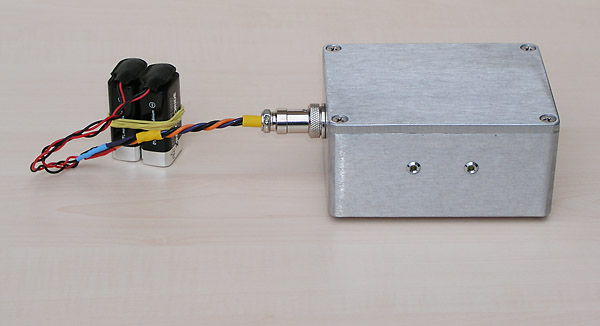

Napajano s dvije baterije od 9V.


Ali sam odlucio napraviti mrezno napajanje u kutijici jednake velicine...

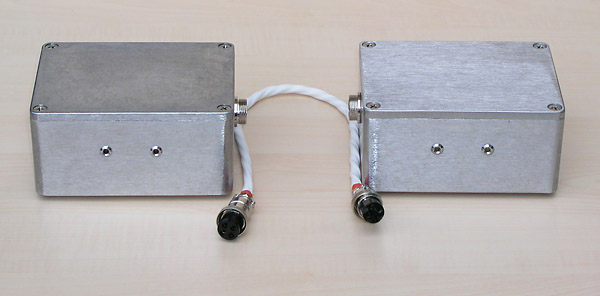

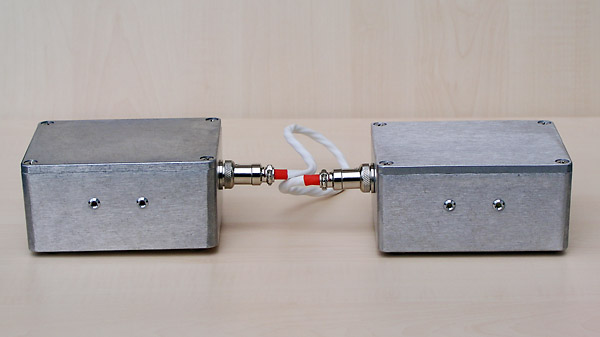

A i vezni kabelcic...

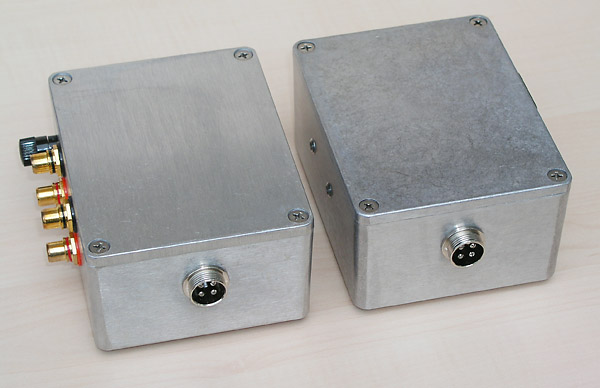

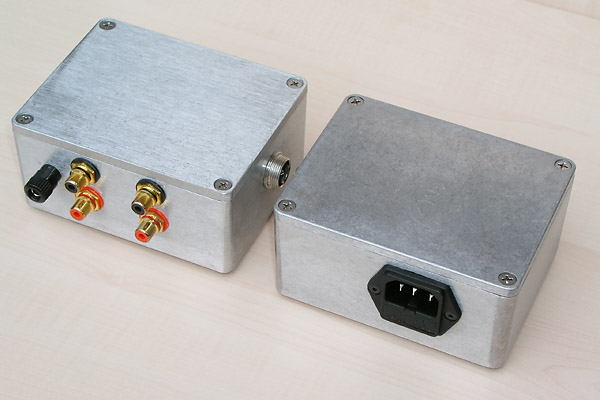

Kutijice su od lijevanog aluminija. Sve skupa je vrlo cvrsto, s dobrim konektorima, prakticno "za vojnu upotrebu"...

U nastavku par fotografija unutrasnjosti.

[Edison]

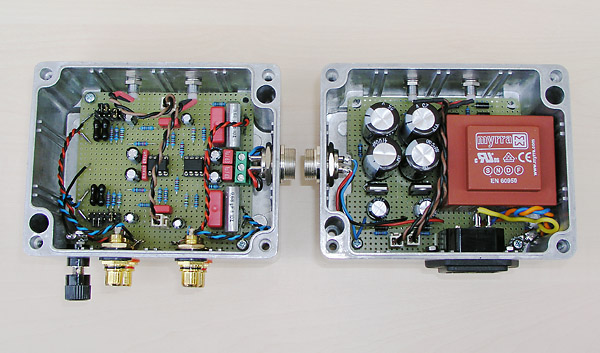

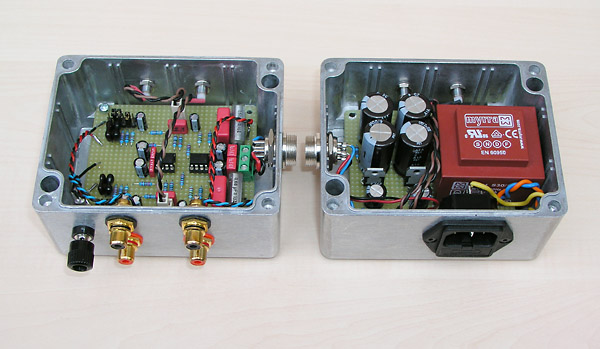

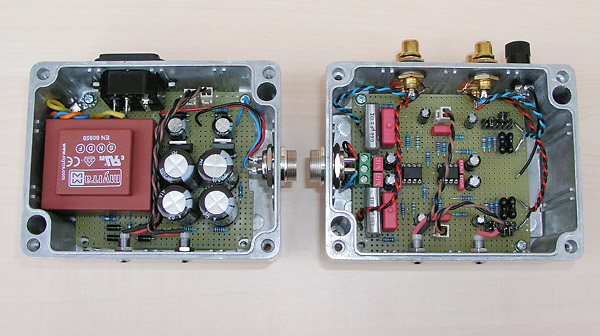

Evo kako to izgleda kad se dignu haube...

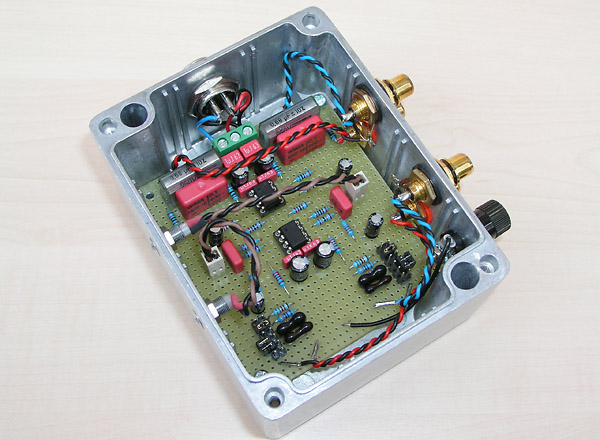

Na phono kockicu trebam staviti bolje cincheve. Izraditi cu jos 3-4 sklopa (samo plocice) raznih RIAA topologija, s raznim chipovima, i vidjeti kako se ponasaju. U kutijici ce ostati koji bude bolje svirao.

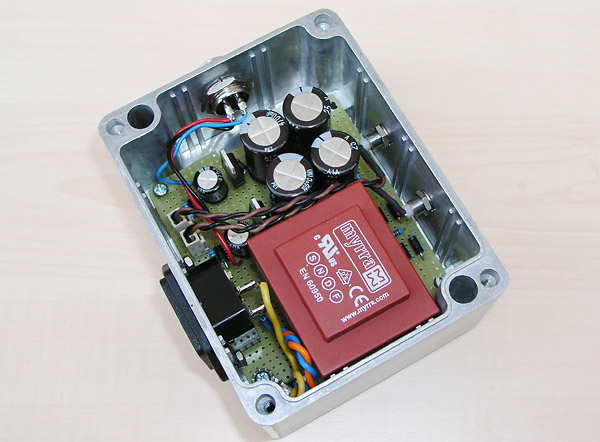

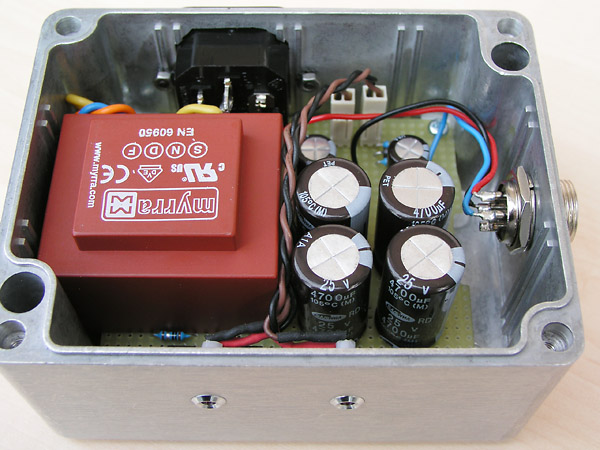

Napajanje je jedva stalao u kockicu...



[tom_hifi]

Bravo Edisone, svaka čast!!! Preuredno i prelijepo. Svi prezentirani uratci jednostavno zaustavljaju dah

[fixxxer]

Jako lepo, hvala za slike!

Jel ti u izlazu samo ona rifa ili je ona wima paralelno sa njom? Mislio sam iste te rife (680n ako dobro vidim) na tu poziciju posto ih imam

[Edison]

Jel ti u izlazu samo ona rifa ili je ona wima paralelno sa njom? Mislio sam iste te rife (680n ako dobro vidim) na tu poziciju posto ih imam

Wima od 100nF je dio RIAA korekcije. Na izlazu je ta Rifa od 680nF, nisam imao vece vrijednosti, a za dvije nije bilo mjesta. Ispravljac ne mogu bolje nagurati, dok bi se kod phona dalo jos malo optimizirati prostor. U nekoj sljedecoj varijanti...

[Schultz]

C, c, c...

Edisone... Pa dvije vide ti fale na jednoj strani pločice od napajanja....!!!

Jeli to zub ili manjak koncentracije potpomognut nadolazećim Sheratonom....?

[Edison]

C, c, c...

Edisone... Pa dvije vide ti fale na jednoj strani pločice od napajanja....!!!

Jeli to zub ili manjak koncentracije potpomognut nadolazećim Sheratonom....?

Neces vjerovati, ali te se kutijice prodaju samo s 2 vijka za plocicu, a 4 su rupe... Ni ja nisam vjerovao, ali tako je bilo u obje kutije. No plocice su zaista male, i one dvije drze i vise nego dobro, a tamo gdje dvije nedostaju, ima ispod malo trajnoelasticnog kita... Inace, sa svim konektorima i zicama, to je tako tesko utjerati u tu kutijicu da moras prije napraviti strategiju i redosljed sastavljanja. Pojma nemam kako bi se to rastavljalo, a i da izvadim ona dva vijka, nista ne bi ispalo...

Nije Sheraton nadolazeci, vec je prosao...
A napajanje sam slozio prekjucer, debelo iza Sheratona...

Drago mi je da pratis, i da jos imas oko sokolovo.

[fixxxer]

Jedno pitanje ako je neko imao iskustva sa baterijskim napajanjima
(dakle sve sto spada pod to - olovne, NiCd i NiMh, SLA/cell gell... ) na ovom polju.
Tu mislim na phono preampe, line preampe, headampe... Sta se preporucuje u
pogledu kondenzatora iza njih to jest, koliko i kakvih kondenzatora u
paralelu - low esr ili ne, veliki kapacitet ili ne, RC ili ne... ?

[Edison]

Jedno pitanje ako je neko imao iskustva sa baterijskim napajanjima
(dakle sve sto spada pod to - olovne, NiCd i NiMh, SLA/cell gell... ) na ovom polju.
Tu mislim na phono preampe, line preampe, headampe... Sta se preporucuje u
pogledu kondenzatora iza njih to jest, koliko i kakvih kondenzatora u
paralelu - low esr ili ne, veliki kapacitet ili ne, RC ili ne... ?

I mene zanima napajanje s baterijama.
Neki stavljaju ogromne kondenzatore paralelno bateriji.
Kako tu ide matematika, i kakva su vam iskustva?

[fixxxer]

Jedno pitanje ako je neko imao iskustva sa baterijskim napajanjima
(dakle sve sto spada pod to - olovne, NiCd i NiMh, SLA/cell gell... ) na ovom polju.
Tu mislim na phono preampe, line preampe, headampe... Sta se preporucuje u
pogledu kondenzatora iza njih to jest, koliko i kakvih kondenzatora u
paralelu - low esr ili ne, veliki kapacitet ili ne, RC ili ne... ?

I mene zanima napajanje s baterijama.
Neki stavljaju ogromne kondenzatore paralelno bateriji.
Kako tu ide matematika, i kakva su vam iskustva?

Niko nista?
