DIY DAC PCM1702

[sstrsat]

Moji su bolji

Slabo. Nisi vidil moje.

[harkonen]

Kupi kabele. Upravo je "tamo" spomenut jedan od 20 kila funti po metru

Đe? Đe točno?
Taj bi možda mogao pomoći....
...obogaćivanju "izumitelja".

[sstrsat]

Đe? Đe točno?
Taj bi možda mogao pomoći....
...obogaćivanju "izumitelja".

Medju bukovim letvama , a di drugdi

[sstrsat]

Ivo, ovdi imas za TDA1541 i TDA1543. Bez dodatnog notch filtera i sa njim. Na slikama je prikazan i fazni tok pa ga mozes u SIMu provirit da nisu slagali Ca se tice frekventne karakteristike, mislin da se sican da san racunski proviraval i da nadvisenje filtera odgovara prikazanom grafu ali ovo je skinuto sa neta pred skoro 10 godina pa me nemoj lovit za ric da li bas u dlaku odgovara. Pamcenje mi ne seze tako dugacko

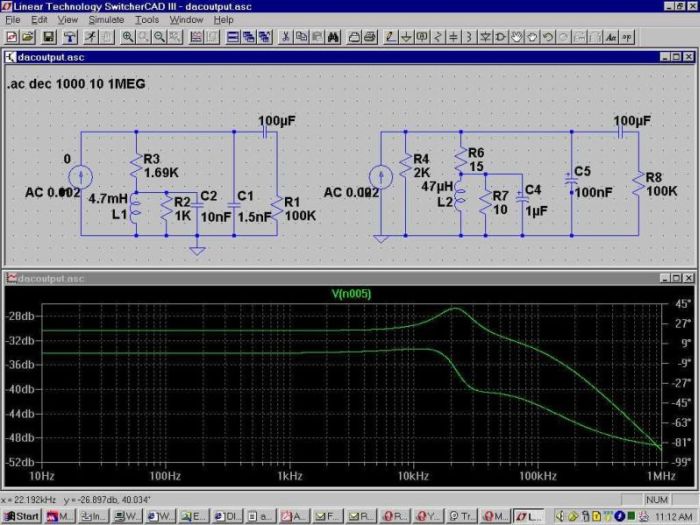

DAC filter 1.jpg (70.8 KiB) Pogledano 5670 put/a.

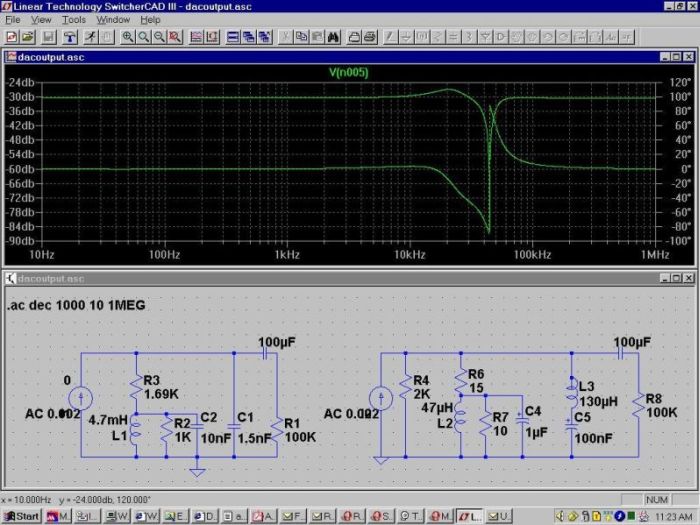

DAC filter 2.jpg (72.32 KiB) Pogledano 5670 put/a.

[aparatusonitus]

Ako se dobro sjećam ovo su Pedjine simulacije...trebalo bi to probati, pogotovo mi stariji ...osim ako sami visokotonci zvučnika ne izdižu i kompeziraju pad.

[sstrsat]

Mislin da nisu njegove nego od nekog kome emajl adresa pocinje sa yeo (osim ako to ni Pedjina adresa). To je skinuto sa diyparadise.com pred hrpu godina a ovaj koji je to objavil se referiral na Thorsten Loesch-ovu shemu za TDA1453 i prilagodil vridnosti za TDA1541.
Ideja sklopa je vrlo jednostavna, jako priguseni titrajni krug je vezan u seriju sa otpornikom a kako se sve napaja iz strujnog izvora (DAC), onda ce ukupno povecani otpor na rezonantnoj frekvenciji (20kHz-a) dovest do porasta naponskog nivoa za ovdi trazenih 3dB. Na ovim shemama skinutima sa diyparadise.com je to izdizanje i nesto vece od 3dB (valjda po osobnom sluhu autora ili je tako ispalo po standardnim vridnostima komponenti - u praksi i nebitno). Zahvaljujuci jakom prigusenju titrajnom kruga su i fazni pomaci koje sklop unosi mali.
Sklop se vrlo lako proracuna a element koga se puno njih najvise plasi (zavojnica ) uopce nije kritican bas zahvaljujuci cinjenici da se ovdi namjerno radi jako veliko prigusenje titrajnog kruga. Tako da tu ne triba nista motat, uzme se vec namotana mala zavojnica iz Chipoteke a proracunom se prilagodi vridnost kondenzatora tako da to bude neka zavojnica standardne vridnosti induktiviteta.

[grunf]

kako me stukla gripa nakon čišćenja sniga ispri zgrade nisan ima volje ni paliti komp., a bome ni glazbu ,tako da nisan stiga ništa odgovoriti nakon objave sheme

drago mi je da je shema prošla pozitivno u nadležnih , volia bi probati izbaciti onaj vezni kond od 1uF,pa naprijed s idejom

šta se tiče samog zvuka ja preprezadovoljan,jednostavno ovakav zvuk nisam očekivao od cd-a,pravo iznenađenje jer nisam navikao da cd može zvučati ovako dobro,u bivšem poslu sam se zbilja naslušao dac-eva i dobrih cd-playera ali ovako nešto dobro nisam čuo,nije da se falin ,ali je tako
izgleda da je ipak bitan izbor samih lampi i neka nova ideja,a ne držati se uvih istih predložaka i istih lampi

[harkonen]

A ti baš hoćeš? Nije ti dovoljno dobro ovako kako kažeš da ti je predobro?
Gdje je kraj ljudske nezajažljivosti?
Na anodi 6c4p imaš prema ovim uvjetima 1,3V/13mA negdje oko 135-140V?
Sa 200V na raspolaganju neće ići DC veza u ovim uvjetima prve lampe jer bi za sljedilo trebalo više radnog napona,
ali ako malo žrtvuješ struju na 6c4p (na cca 10mA) i tako smanjiš anodni napon, makneš 1K sa anode Ecc88,
koji ti neće nedostajati ako to nije i predviđeni dio ispravljača, tj filtracije - u katodu staviš 10K/ 3W i šta -
makneš one dvije vertikalne crte preko kojih zvuk treba preskakat'
A glede toga da su ljudi ukalupljeni unutar nekih ograda po pitanju raznovrsnosti lampi i tako zakinuti za mnogo lijepih
iznenađenja - nažalost, tako je, ali nisu to krivi sami konstruktori, potrošači su ti koji ih svojom potražnjom tjeraju
da ne smiju mrdnuti dalje od KT, EL ili ECC.... A treba i to razumjeti, svi se boje da nešto "egzotično" neće moći nabaviti
kad dođe do potrebe retubinga, ljudi su taki i mož' ih.....

[grunf]

,zadnja sugestija stoji,ali ćemo je razraditi malo kasnije,sad idem još nešto drugo probati inžinjati,a to je:

[grunf]

da li bi se isplatilo u buffer staviti CCS umisto otpornika od 9,4K

kako su mi ostale pločice od bipolarnog CCS-a treba bi samo ubaciti druge tranzistore,našteliti struju i užgi

HV NPN tranzistor koji iman doma je MJE13003 i na njemu bi se trošilo oko 1W (10mA/90V)
