Phono pretpojačalo

Ovdje možete objavljivati vaše radove

Phono pretpojačalo

PostPostao/la Khadgar2007 » 28 lis 2012, 13:40

Da i ja stavim jedan rad u ovu temu. Skutijan je prije par dana Rod Elliotov phono amp, dva komada ne5532 i šačica dijelova povađenih iz ladica. Ovo je rađeno prije cirka 7-8 godina pa tako i dijelovi koji su mi došli pod ruku nisu neki a niti layout pločice nije dobar. Nema šuma,bruma i sličnih pojava. Jedino sam na sajmu u Sheratonu vidio u usporedbi sa Edisonovim da moj ima malo previše visokih tonova. Uglavnom jednom će ići i v2 ovog ampa a budući da imam kutiju,napajanje i sve ostalo lako se napravi poštena pločica sa poštenim dijelovima i upikne na mjesto stare.

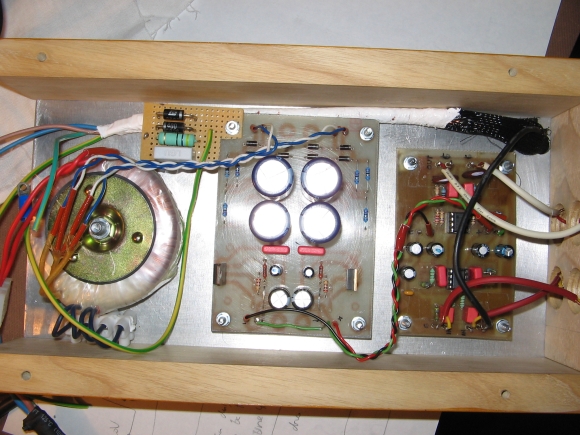

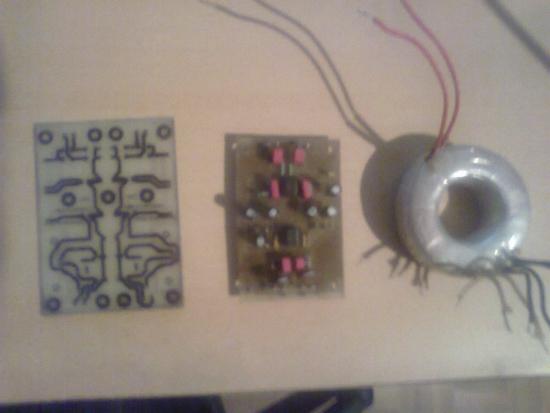

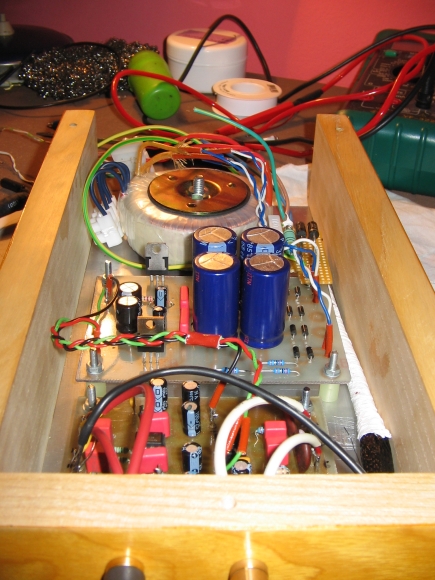

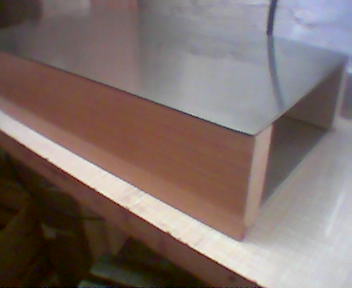

Kutija "lakirana" sa šelakom, pa već mogu reći da je to neki moj standard kada radim sa drvetom, zahtijeva puno vremena da se postigne dobar rezultat ali po meni se isplati. Ovo je nakon tjedan dana rada a za majstorski rad još treba jedno 3 tjedna premazivati i polirati da se dobije pravi rezultat.

Gornji phono je od Edisona a moj je donji sa LEDicom nasred ploče. Znači gornji Edisonov je haj-end a moj donji je lov-end :lol:
slika
"Nakon prve čaše vidite stvari onakvim, kakve bi vi htjeli da budu. Nakon druge vidite ih onakvim, kakve nisu. Na kraju ih vidite onakvim, kakve zaista jesu, što je najgora stvar na svijetu."
Avatar
Khadgar2007

Postovi: 2488
Pridružen/a: 05 svi 2011, 16:44
Lokacija: Sisak

Re: Phono pretpojačalo

PostPostao/la sstrsat » 28 lis 2012, 16:58

Khadgar2007 je napisao/la:Jedino sam na sajmu u Sheratonu vidio u usporedbi sa Edisonovim da moj ima malo previše visokih tonova.


Ili njegov ima premalo. Ili obadva odstupaju. Ili nije bila jednaka glasnoca prilikom usporedbe. Ili su ulazni kapaciteti bitno razliciti (ako na neinvertirani opamp nisi dodal propisni terminirajuci kapacitet za odredjenu zvucnicu imat ces previse visokih ali vristavih) Ili.... itd (ima hrpa faktora)

Ne mozes na osnovu ovakve jedne usporedbe donosit zakljucke da li neki uredjaj ima "previse visokih tonova". To se radi mjerenjem frekventne karakteristike pa se tek nakon toga donose zakljucci. Konkretno kod phono preampa triba mjerit odstupanja od teoretske RIAA krivulje i osigurat da ima propisni ulazni kapacitet za koristenu zvucnicu.
Krepat ma ne molat
Avatar
sstrsat

Postovi: 1745
Pridružen/a: 04 svi 2011, 18:21
Lokacija: Rijeka

Re: Phono pretpojačalo

PostPostao/la Khadgar2007 » 28 lis 2012, 17:22

Usporedili smo tako da smo pustili istu pjesmu sa gramofona na jednakoj glasnoći, samo smo preštekali phono. E sada u mome ima i par onih okruglih keramika koje sam stavio paralelno sa izlazom, i još sigurno pogrešaka u layoutu PCBa jer rekao sam da sam to radio prije dosta godina kada sam samo pogledao šemu i onda pogledao ča imam na lageru i tako...ima svakojakih dijelova unutra

Uglavnom biti će revizija u dogledno vrijeme sa malo više razmišljanja a malo manje "zgrabi ča imaš na lageru i stavi unutra". :ugeek:
"Nakon prve čaše vidite stvari onakvim, kakve bi vi htjeli da budu. Nakon druge vidite ih onakvim, kakve nisu. Na kraju ih vidite onakvim, kakve zaista jesu, što je najgora stvar na svijetu."
Avatar
Khadgar2007

Postovi: 2488
Pridružen/a: 05 svi 2011, 16:44
Lokacija: Sisak

Re: Phono pretpojačalo

PostPostao/la sstrsat » 28 lis 2012, 18:12

I mislis da ce "keramike u paraleli sa izlazom" dovest do izdizanja visokih tonova????

Kako ono ide sa kapacitivnim otporom i frekvencijom? Povecava li se on ili smanjuje sa porastom frekvencije? Ca mislis, oce li kapacitet u paraleli sa izlazom prosirit ili suzit fr. karakteristiku?

Ajd izmjeri fr. karakteristiku pa ce onda zakljucci imat neku tezinu.
Krepat ma ne molat
Avatar
sstrsat

Postovi: 1745
Pridružen/a: 04 svi 2011, 18:21
Lokacija: Rijeka

Re: Phono pretpojačalo

PostPostao/la Edison » 28 lis 2012, 20:00

Bilo je zgodno usporediti ta dva phono pretpojacala, jer su oba radjena prema istoj shemi, onoj Roda Elliotta. Moj phono ima sve uparene komponente u oba kanala, otpornike i kondenzatore u krugu RIAA korekcije mjerene R-L-C metrom. Na izbor i uparivanje kondenzatora mi otislo pola dana, no sad imam zapisane vrijednosti na hrpici sto je ostala. Dijelovi ugradjeni u pretpojacalo su kvalitetni, osim chinceva. To je kinesko smece, ali doslovno. Nisam imao bolje cincheve, no nabavit cu ih i promijeniti, jer mislim da su dosta bitni kad se radi s malim signalima. Radio sam na busenoj plocici, a slozio sam po svome, nisam se drzao Elliottovog rasporeda, kao sto je pokusao Khadgar. Cijelo pretpojacalo je u kutiji od lijevanog aluminija, a napaja se s dvije baterije od 9V. To je trenutno rjesenje, a uskoro cu mu napraviti i napajanje iz para zapecacenih olovnih akumulatora od 12V/1.200mAh. Namjera mi je napraviti i mrezno napajanje s "tihim" regulatorom u slicnoj metalnoj kutijici.

Kad je pretpojacalo bilo gotovo, prvo sam premjerio napone i pogledao kakva je situacija na izlazu. Nakon toga sam slozio inverzni RIAA sklop i spojio ga izmedju signal generatora i pretpojacala. Na taj nacin iz signal generatora mogu pustiti dosta visi napon, i na izlazu iz pretpojacala ocitavam otprilike istu vrijednost na svim frekvencijama. Djelovanje inverznog RIAA sklopa i pretpojacala s RIAA korekcijom se ponistavaju pa je puno lajkse mjeriti frekventnu karakteristiku. Izbjegne se rad s niskim naponima iz signal generatora, i kasnije prerecunavanje voltaze u decibele. U svakom slucaju, pretpojacalo je vrlo linearno izmedju 50Hz i 20kHz. Odstupanja nigdje nisu veca od 0,5dB. Nakon 20kHz krivulja pocne lagano padati. Od oko 60Hz krivulja se lagano dize prema 20Hz, i tu odstupa u prosjeku oko 1dB u plusu.

Tek nakon svih ovih mjerenja, pretpojacalo sam spojio na gramofon. Iznenadio me dobar zvuk za tako jednostavan sklop. Shum je vrlo nizak za gramofonsko pretpojacalo, bruma i ostalih nepodopstina nema. Jumperima mogu birati tri vrijednosti otpora na ulazu, kao i dvije vrijednosti kapaciteta (i kombinacije kad spajam kondenzatore i otpornike paralelno s vise jumpera). No pokazalo se da je 47k dobar ulazni otpor, a da dodatnog kapaciteta ne treba, bar za moju zvucnicu. Stavljene su i dvije LE diode za indikaciju plus i minus napajanja. Posto je trenutno napajanje baterijsko, ti LED-ovi trose samo 0,3mA, jedva svjetle, i funkcija im je da ne zaboravim odspojiti baterije kad se sklop ne koristi.

Mogu reci da se ovo Elliottovo phono pretpojacalo, ako se dobro napravi, nema cega sramiti. Svira bolje od raznih Pro-Ject boxova. Moje cijevno phono pretpojacalo svira bolje od ovoga, no veliko je i tesko kao normalana komponenta, ima malo vise shuma i trosi dosta vise struje.

Pri usporedbi u DIY sobi u Sheratonu, odmah se primjetilo da moje pretpojacalo svira gladje, mirnije, ugodnije, s vise detalja, manje "vristi" u odnosu na Khadgarovo. Svi koji su bili dok smo mijenjali, culi su razliku. Ne bih rekao da je kod Khadgara problem s visokima. Zvuk njegovog pretpojacala u odnosu na moje je hrapaviji, nervozniji, "vristaviji". Vecina toga dodje do izrazaja u visokima pa je on to tako protumacio. Inace, jako je tesko opisivati zvuk rijecima...

Mogu samo reci da je jedno vrijeme u "nasoj" sobi bio jako dobar zvuk. Khadgar je na gramofon stavio plocu Net King Colea, pretpojacalo moje, napajano s dvije baterije d 5 kn, pojacalo Deanova Bajadera, a zvucnici Zmajzove transmisije s sirokopojasnim driverom od 48 kn, bez ikakve skretnice. Ljudi su sjedili i slusali, 10 minuta nisu ustajali, sto je za sajamske prilike oho-ho, a na izlasku su pohvalili zvuk. :thumbup:
