Da, vidio sam to između X rješenja, tako je nešto (ma koliko nakaradno bilo) i očekivano jer su svi kod
retubinga razmišljali što i kako napraviti, spašavali što se spasiti dade, te napravili neko slično rješenje.
Mislim da ovaj moj (ako se vlasnik složi, naravno) neće još dugo biti hybrid.
Sve čega se latim kod ovog je ampa naopako. Od napajanja pa nadalje..... 38 Joula za oba kanala je premalo,
potrebno je bar još toliko, da ne govorim o preslušavanju kanala. Bogme, čak i da ne pristane, ja ga na ovo
što su napravili ne vraćam.

Meni se to rjesenje s postoljem iza, i povezano zicama ne svidja. Radje bih stavio neke krace cijevi, a postolje na normalnu stranu...

Nije samo napajanje kod tog pojacala kriticno. Treba vidjeti i velicinu izlaznih trafoa, a pojacalo se reklamira kao 2x30W... eh...

Ja sam to pojacalo svojevremeno posudio od prijatelja. Namjera mi je bila izvaditi mrezni i izlazne trafoe, onaj ostatak sutnuti i napraviti nanovo normalno PP pojacalo s EL34. Kad sam otvorio pacijenta, imao sam sto i vidjeti. Prvo, cijevi se nisu mogle izvaditi na neki normalan nacin. Hladjenje je s ventilatorima. Izlazni trafoi su premaleni. Nije ga se isplatilo preradjivati ni u sto. Pocistio sam prasinu, ispuhao ventilatore, podesio radne tocke i sastavio ga. Malo slusao i vratio prijatelju. On je kasnije odlemio cijevi i zalemio nove EL34. Jos radi, ali ga prijatelj slabo slusa...

[harkonen]

Bojim se da ga tvoj frend više sluša da bi i on sad bio u situaciji kao i naši pacijenti.
Kad spominješ izlazne trafoe, oni su EI84 x 28mm. Da. U DAH1 su veći, za usporedbu.
Nije za bacit', nije za ulagat'.... i sad budi pametan.

[s@ki]

moj čeka izlazne module. obzirom da sam promjenio skoro pol ampa nema razloga da se ne dovrši..pa makar kasnije otišao dalje..ko će ga znat.
Još nisam kupio komponente za izlazne module pa postoji šansa da me harkonen odvuče u neke druge kombinacije, iako bi bilo lijepo maknut tranzistore i iz preampa ....al...

[davorin]

Sigurno nije najbolje, najpametnije ili najekonomičnije riješenje, ali da je pojačalo došlo kod mene na servis napravio bih slijedeće:

-zamijenio bih elektronke EL34 sa EL12N (kao NOS elektronke, potrajat će 10-ak godina za razliku od bilo koje EL34 iz nove proizvodnje, puno su jeftinije od sličnih NOS EL34, a vrlo slične po strmini i unutrašnjem otporu; dobro se ponašaju pri višim naponima na G2, pa UL ili triodni spoj ne predstavlja problem; malo manja snaga ne bi bila problem, jer izlazni transformatori i tako ne mogu korektno prenijeti više od 10-15W; EL12N su puno kraće od EL34, pa ne bi bilo problema sa smještajem i promjenom ni kod "U"-šasije dubine 20mm!)
-postojeću tiskanu šasiju bih zamijenio sa malom Al-šasijom savijenom u "U" sa malim savijenim nastavkom na krajevima koji bi omogućio "uklizavanje" u preostale utore
-postojeće riješenje okretača faze i pobude bih potpuno izbacio i ubacio jednu ECC81 (ili 6N1P, ili ECC88, ili neku drugu NOS elektronku) kao okretač, smještenu u sredinu nove "U" šasije, a malo ispod para EL12N (koncertina ili neki iz PHILIPS-ovih itd., sa eventualno dodanim izvorom konstantne struje umjesto "tail"-otpornika; niskoimpedantno riješenje sa FET-ovima bi imalo smisla kad bi se izlazne elektronke smjele malo jače "pogurati", ali izlazni trafo to ne dozvoljava!; dodana elektronka bi tražila dodatnih 0,3A za žarenje, ali EL12N povuku ukupno 0,6A manje struje za žarenje od para EL34)

Možda kome padne nakon ovoga i bolja ideja!

[davorin]

Ima li tko šemu ispravljača i predstupnjeva (cijelog uređaja?)?

[s@ki]

imam kompletan sm...stavim kad dodjem doma

[ilimzn]

Hmmm.... mozda ne bas idealno radi trafoa, ali ako se da rijesiti grijanje, GU50?

[davorin]

Hmmm.... mozda ne bas idealno radi trafoa, ali ako se da rijesiti grijanje, GU50?

Koliki je napon napajanja? GU50 nije baš "najsretnija" sa UG2>350V, iako radi u UL i triodnom spoju i pri UB>400V. Koliko bi trajala u takvom režimu? Treba izmjeriti primarnu impedanciju izlaznog trafa, pa ukoliko je veća od 4kOhma, EL12N će raditi dobro (i vrlo trajno!). Ako je niža od 3,5kOhma, GU50 bi dobro radila u triodnom spoju.

[harkonen]

Dječaci, tu vam mjesta za par Gu50 nema ni pod razno. Pogotovo u horizontali sa svojim kavezom.
Zbog visine ventilatora ispod i tri lampe (EL i ECC) su na mišji k.... Ova "naprava" zaslužuje maksimum
no što je napravio Edison ako ga se prodaje, ali ako ga se zadržava onda možda razmisliti o cijevnom
izlazu što sam i spomenuo već kao opciju koja je predložena vlasniku.
Koji se premišlja. I ja bi na njegovom mjestu. Složiti nešto pametno za zadržati to znači iskoristiti kutiju.
Samo.


p.s. Evo link na podatke i service manual (na dnu) sa shemom koga zanima kako se to ne bi trebalo raditi.
http://www.amchome.com/content/amc-cvt3 ... nput-stage

[harkonen]

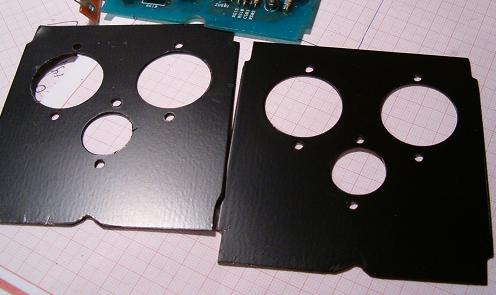

Od ovih limova....:

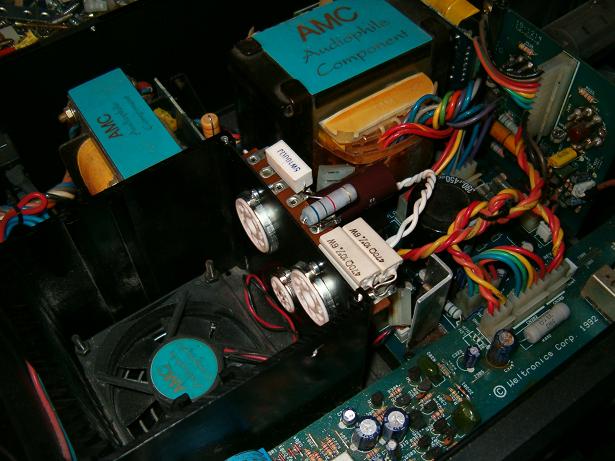

pa do ovoga:


Na kraju je vlasnik ampa vidio da nikad ne bude mira i sreće sa onim što ima pa je pristao na
"recesijsku" varijantu cijevnog izlaza. A ja se sjetio hita ovog ljeta - SIPP!
Taman što i ne ganjamo snagu sa ovim transformatorčićima koje imamo na izlazu, a odmah se
dodalo i malo rasprezanja kanala što su naravno u orginalu zaboravili. I da, pojačanje preamp dijela
je 6,5x što je dovoljno da za drivericu uzmem 6n1p......
I tako to. Sad ako s@ki hoće shemu ili savjet, mora obećati da će se latiti isključivo PtP montaže!
