Electrostatic loudspeaker (ESL)

[elvis]

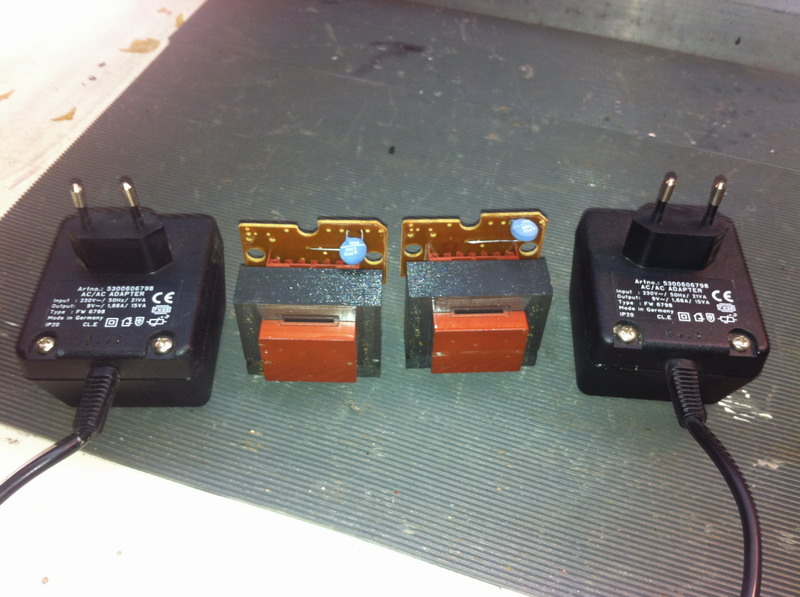

Sinoć sam napravio i selekciju power trafoa koji idu u ESL HV PS. To će biti 4 jednaka adaptera, u mom slučaju 220V / 9V (mjereno 11,36V na oba)., 1,66A. Dva adaptera sam ostavio u originalnom kućištu, a dva će ići na PCB. Elektrostati će znači raditi na 11V... dobro zvuči

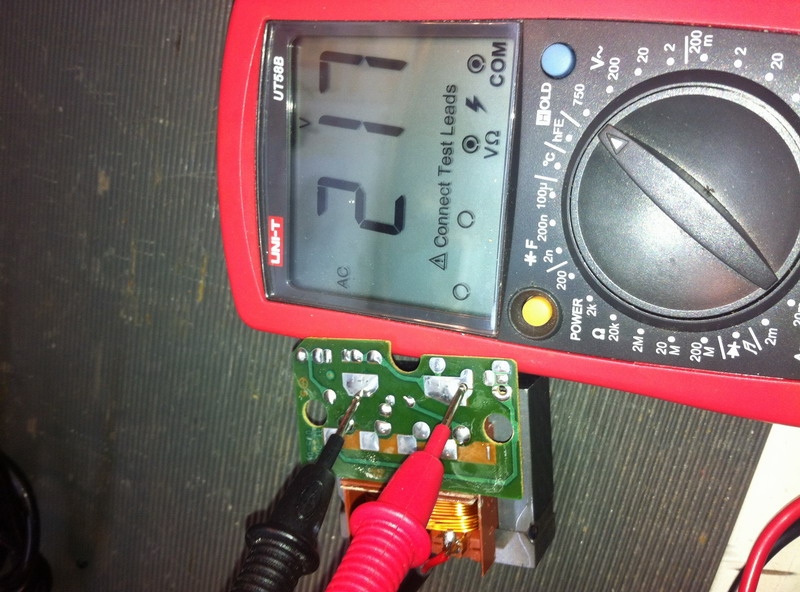

Kada sam spojio sve na način (AC) primar:sekundar-sekundar:primar (AC) dobio sam preko 200V, što je bilo i očekivano, i to će biti sasvim dovoljno... dapače. Trafoi su mirni, ne čuje se apsolutno nikakvo mehaničko zujanje, grijanje u granicma normale, dimenzije taman. Rezervna dva komada pohranjena u kutiju za servis ESL-a (hebiga treba misliti na sve )

[zendra]

Mislim da je zgodno imati ovo spravu, pa je svakako nabavite... vrijedi svaki plaćeni cent, zapravo puuuno više .

može linK?

[elvis]

Mislim da je zgodno imati ovo spravu, pa je svakako nabavite... vrijedi svaki plaćeni cent, zapravo puuuno više .

može linK?

Evo:
http://www.ebay.com/itm/320937879343?var=510070728460&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Znači ključne riječi pretrage: Digital Weighting Blance Scale

[elvis]

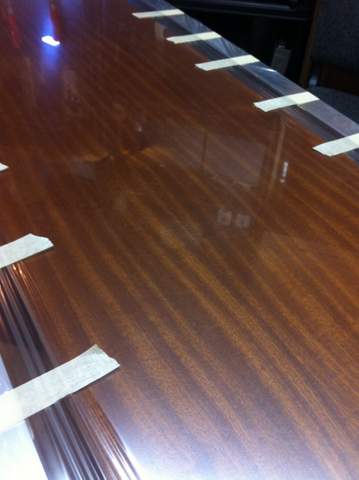

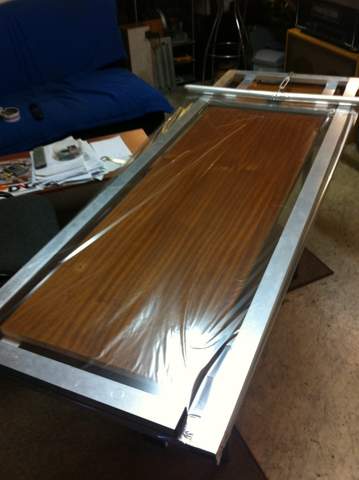

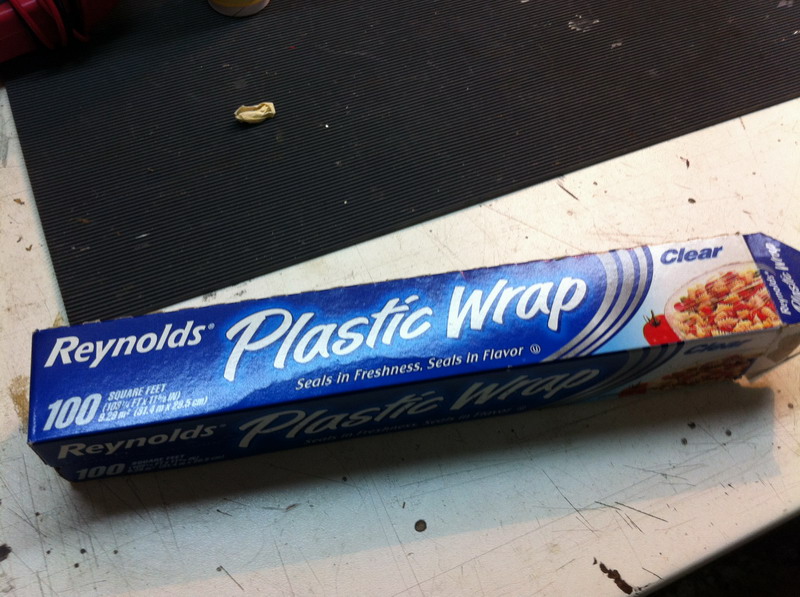

Stisle obaveze, projekt stao. Prije par dana sam napravio kratak test prije pravog testa razvlačenja membrane. Uzeo sam običnu foliju za umatanje hrane, ista je rastezljiva za razliku od mylara, no nekakve zaključke sam mogao donijeti.

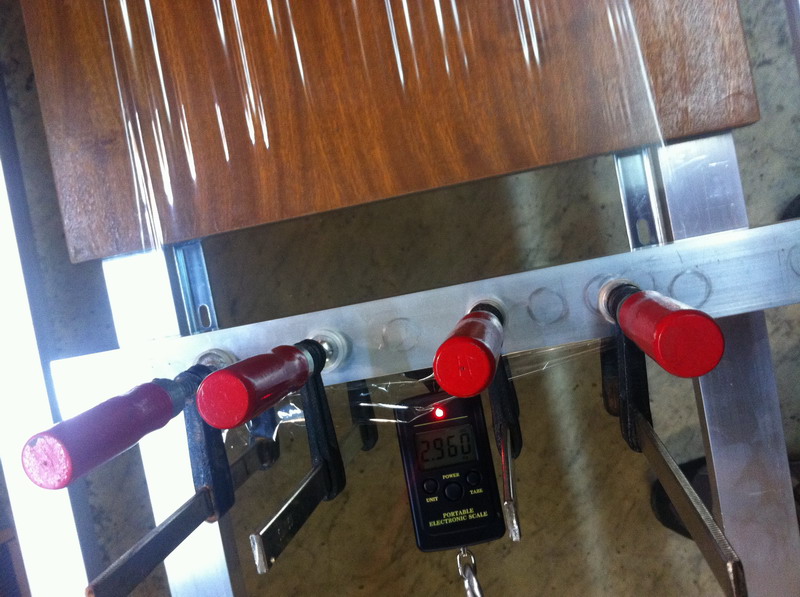

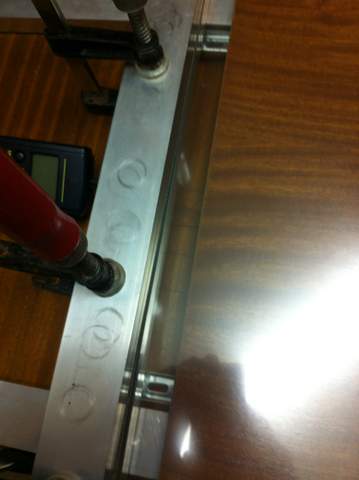

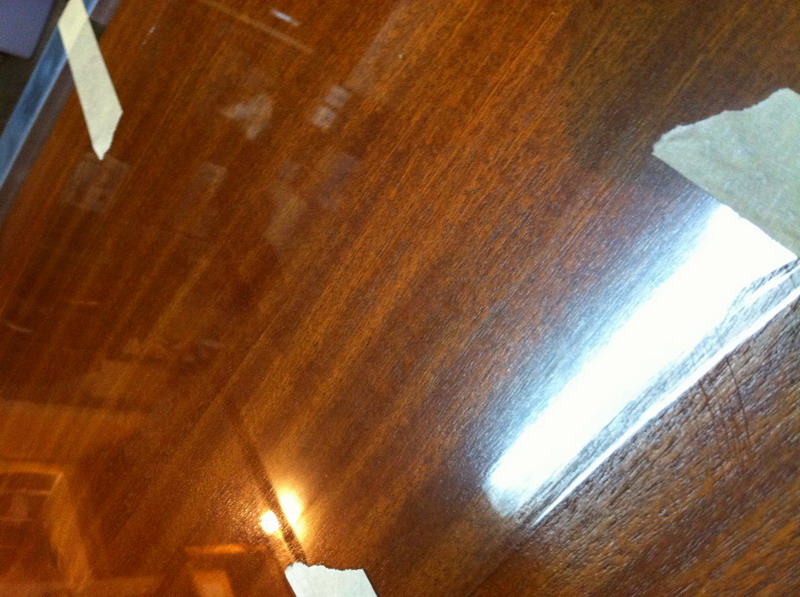

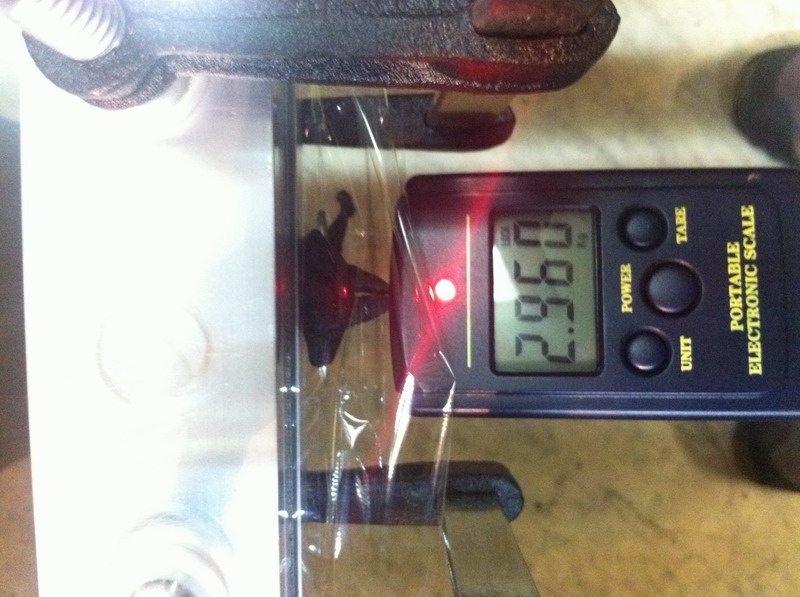

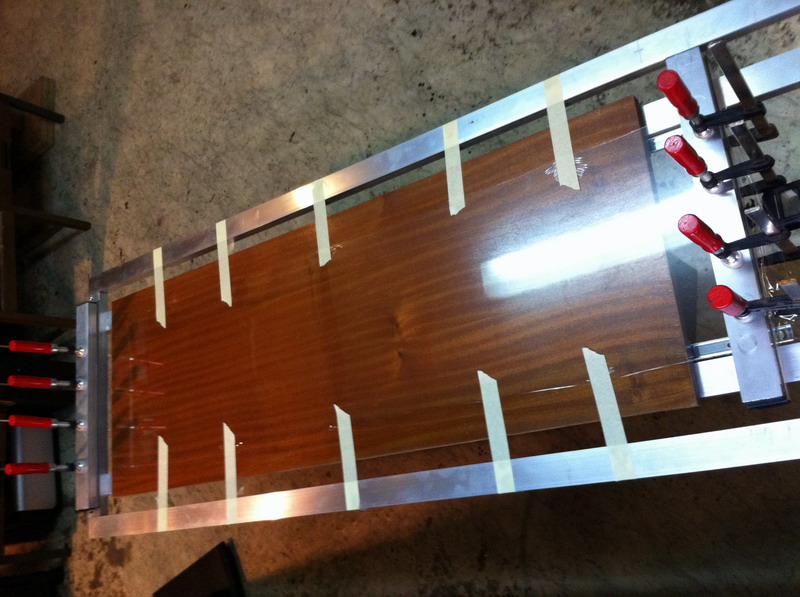

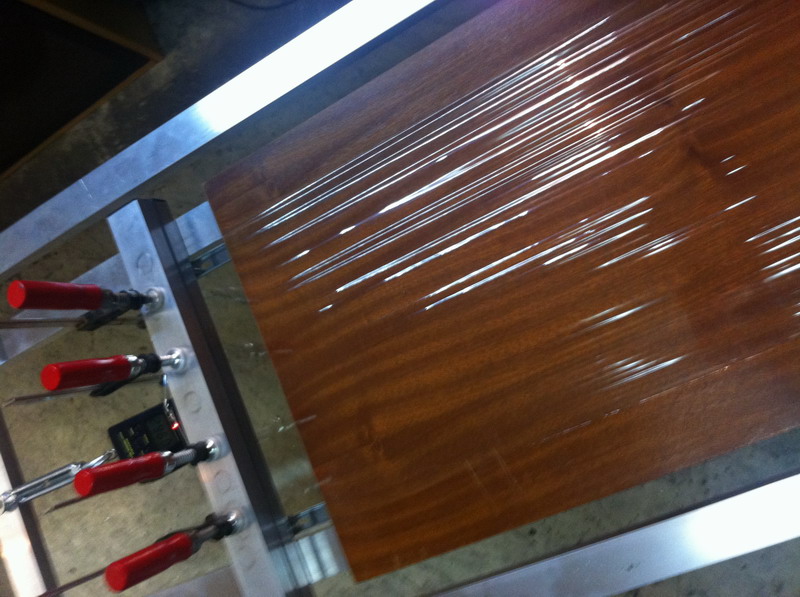

Klapne dobro hvataju membranu, a pojava "harmonika" efekta bila je očekivana. Membranu sam razvukao sa 5kg, no vrlo brzo je proradila osobina rastezljivosti i sve je palo na svega 2,9 kg. To se kod mylara ne bi trebalo dogoditi, tamo očekujem oko 1% rastezanja, što je zanemarivo, tj. nešto malo više od 1 cm bez efekta naglog popuštanja tenzije, no vidjeti ćemo u pravom testu. Ona žuta zaštitna traka pokazala se odlična za bočno zatezanje membrane, ravnu površinu sam dobio u tek par minuta. Sve u svemu test prije testa pokazao je da će sprava najvjerojatnije biti upotrebljiva. Testom sam ustanovio da je lakirana površina daske ispod membrane ipak nedovoljno glatka, pa ću istu lagano prebrusiti i zalijepiti cetifix. Cetifix će izravnati i najmanje neravnine, te omogućiti jednostavnu higijenu površine što će jamčiti da membrana neće biti nimalo oštećenja ili načeta nekakvim mrvicama nečistoće.

[elvis]

Htio bi samo dodati ovome gore navedenom... još se nalazim relativno daleko od prvog ljepljenja mylara na pripremljene statore. Zadaci koje trebam obaviti prije toga su:

- razvući caa 1,2 metara mylara, i probati nekako utvrditi do koje kilaže može ići rastezanje tako tanka folije prije pucanja iste.
- razvući novih 1,2 metra mylara nešto niže (25 do 35% niže) od točke pucanja iste, pravilno bočno izravnati foliju
- na tako razvučenu foliju tj. mylar, treb zaljepiti dva manja testna statora, a cilj toga je:

a.) provjeriti kako 3M traka drži zetegnutu foliju tj. mylar membranu, tj. da li postoji mogućnost da je ista nedovoljno čvrsta da bi držala foliju koja je prethodno priličnoi zategnuta "strecheru"
b.) vidjeti kako na membrani ostaje Elvamid rastvoren u alkoholu, te odrediti najbolju metodu nanošenja... kistom, spužvom, vatom, prskanjem
c.) provjeriti kojom trakom zaštititi membranu zaljepljenu na stator u djelu gdje se ne nanosi Elvamid, tj. cilj jer pronaći traku koja se lako može odlijepiti od membrane nakon završetka procesa nanošenja Elvamid. Plan je bio da to bude ona zaštitna žuta traka koju koristimo pri farbanju, no ona se predobro uhvati za mylar te se bojim sa bi prilikom skidanja iste rasparao membranu. Ovo je otvoreni problem i za sada nemam ideju koju traku iskoristiti. (ovo je prvi put da mi treba ljepljiva traka koja ne lijepi dobro )

Nakon ovih testova i saznanja koje ću dobiti, može krenuti završna faza izrade sendviča:

statorA - 3M traka - mylar membrana 6u - Elvamid - HV alu prsten - 3M traka - statorB

Zafrkancija, no što je tu je, nema odustajanja...

[Mate]

..., tj. cilj jer pronaći traku koja se lako može odlijepiti od membrane nakon završetka procesa nanošenja elvadima. Plan je bio da to bude ona zaštitna žuta traka koju koristimo pri farbanju, no ona se predobro uhvati za mylar te se bojim sa bi prilikom skidanja iste rasparao membranu. Ovo je otvoreni problem i za sada nemam ideju koju traku iskoristiti. (ovo je prvi put da mi treba ljepljiva traka koja ne lijepi dobro

Izolir traka

[elvis]

Idem pomalo dalje....

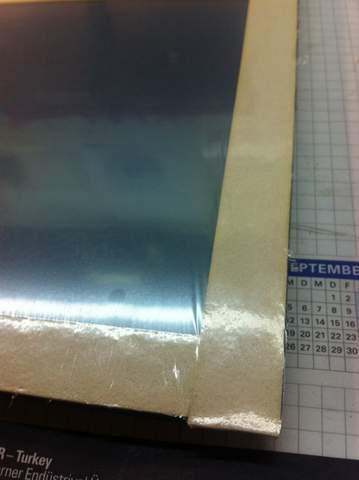

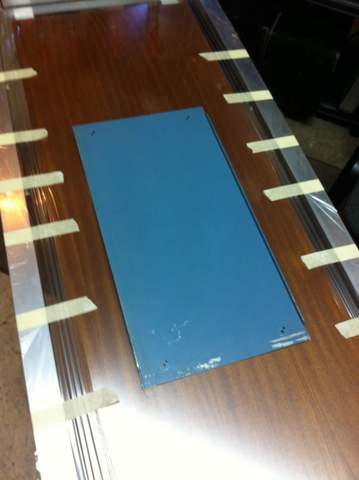

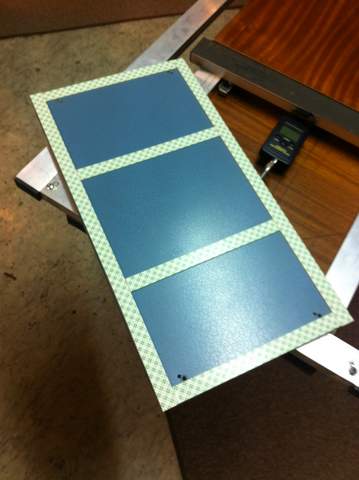

Kako me nešto u kompletiranju statora ne bi neugodno iznenadilo, napravio sam testni stator, koji čak nije ni perforiran, no važno mi je bilo vidjeti kako se mylar lijepi na 3M traku. To je značilo i prvo testno razvlačenje mylara, sve u svemu zanimljivih par sati u radionici... Evo par slika i povezanih komentara....

[elvis]

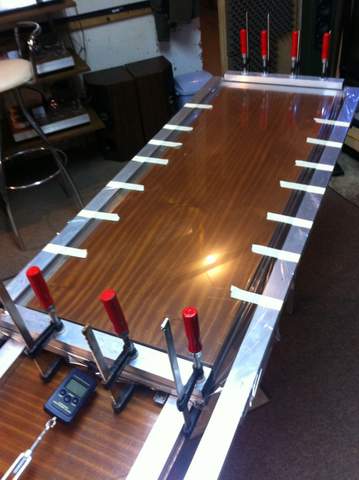

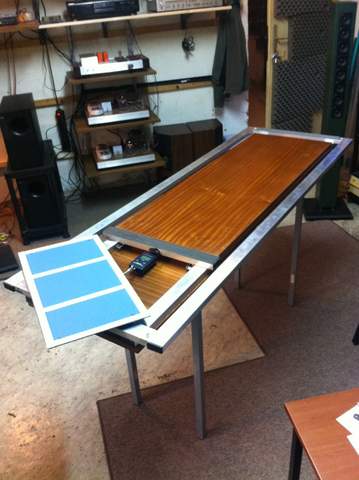

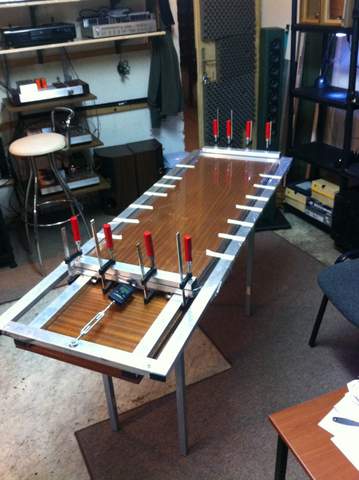

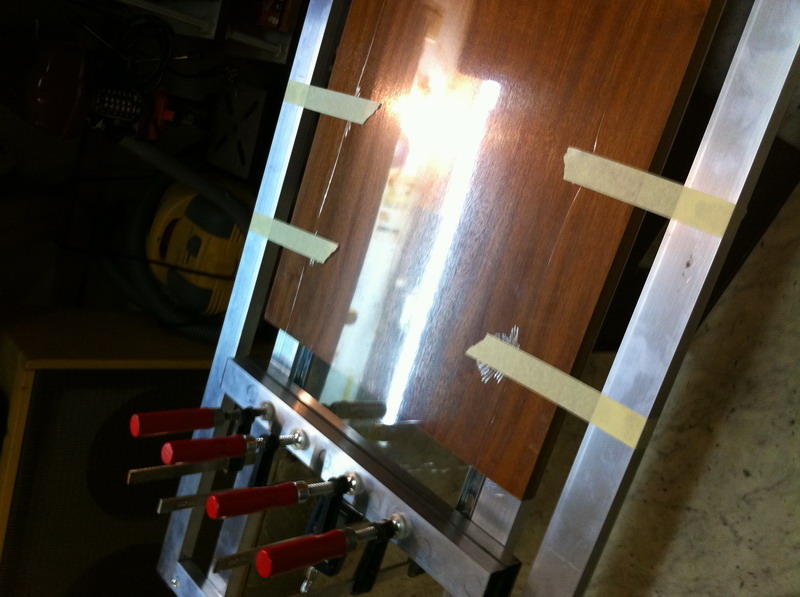

U prijašnjim postovima sam manje više pokazao kako radi "razvlakač" membrane, pa sada o tome neću. Evo malo slika kako je to išlo...

[elvis]

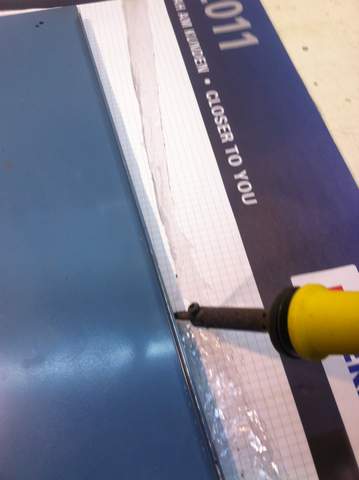

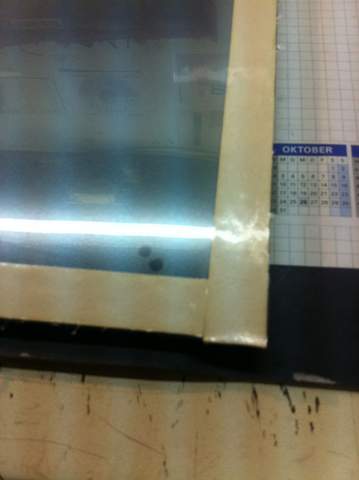

Nakon lijepljenja mylara na stator, viškove mylara treba odrezati... Definitivno za to je najbolje koristiti lemilicu. Prije rezanja potrebno je malo otpustiti zategnutost membrane i samo po bokovima lagano proći vrhom lemilice.

Od prilike ovako... (slika je samo okvirni prikaz, rezanje viškova membrane najbolje je napraviti već na stolu za razvlačenje iste)

[elvis]

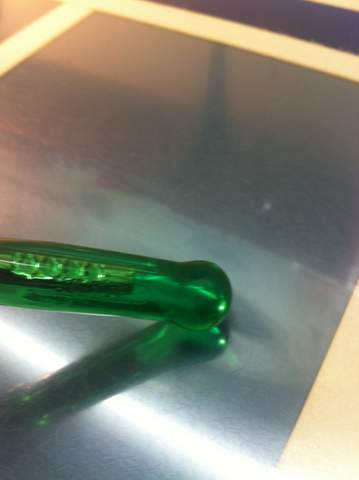

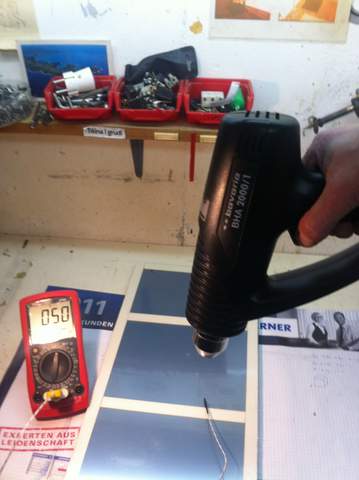

Ostavio sam stator sa strane i 2h, a pri povratku sam se uvjerio da 3M traka dobro drži membranu. Na jednom djelu (donji desni ugao) primjetio sam laganu valovitost, to je manje više bilo očekivano, sve to pomalo "diše", no lijek sa to sam imao. Kada 3M traka dobro uhvati mylar (2h je definitivno i više nego dovoljno), pristupa se dodatnom zatezanju sa vrućim zrakom. Prije toga svakako pripremiti nekakav mjerač temperature da se ne bi pregrijala membrana što bi moglo dovesti do pucanja tj. svijanja uslijed topljenja. Ja sam koristio običan mulitimetar i "ekstenziju" koja mjeri temperaturu. Kod grijanja držati se temperature od 50 stupnjeva C, sve iznad je nepotrebno.
