Postao/la elvis » 24 tra 2013, 21:05
Evo nakon gotovo godinu dana od kada sam složio svoje prve line array-e trajala je noćna mora zvana potzraga za bass tj. sub bass sekcijom koja će dostojno pratititi gomilu malih i bzih dirvera. Moram priznati da je bilo naporno, ali ipak zabavno i poučno. U ovakvim uvjetno rečeno „hibridnim“ riješenjima muke je previše. Očekivanja su bila velika pa je svaki prosječno dobar rezultat zapravo na kraju proglašen neprihvatljivim. Što više eksperimentiraš shvatiš da ćeš morati pristati na kompromis, ebiga tako je to u našem hobiju. Ili plati pa se rugaj ili se razvuci koliko si dug i od toga probaj napraviti najbolje.
1.) Prve tesove bass sekcije započeo sam sa open back kutijama. Zapravo to je polovina H framea koji sam koristio u nekim od prethodnih testova OB-a. H frame bi imao smila kada bi imao zbilja duuuugu prostoriju za slušanje, a to nemam. Open back radi solidno, ovismo u upotrebljenom driveru. Na kraju je se stari alnico 15“ Eminence pokaza najboljim tj. najugodnijim za uho, no open back prati problem smještaja u prostoriji i onih obaveznih min 1,3 metra od stražnjeg zida. Te uvjete ajmo reći imam u radionici, ali doma nemam. Rezultat: solidno radi, nema klasičng udara basa ali je bass sveprisutan. Ideja odbačena zbog problematičnog smještaja u prostor i obavezne aktive. Odustao, mada ostaju rezidentni bass helperi u radionici.
2.) Probao sam sa Dynaudio 30W54 u bass reflexu, ali taj famozni driver za bilo kakve ozbiljne rezultate traži 110 litara, pa još ktomu dvije takve kutije pored elegantnih line arraya, nema šansi, izgubio se svaki smisao. Također obavezna aktiva. Odustao.
3.) Kako bi dimezije bass sekcija sveo na najmanje moguće gabarite, probao sam se igrati raznim kompresijama, no sve zajedno uvjek je imalo isti efekt, nikako se nisam mogao oteti dojmu da sub bassa zapravo uopće nema. Odustao.
4.) Poigrao sam se malo sa MLTQWT-om, sa raznim driverima. Na prvi pogled zanimljivo i efikasno, no ipak glomazno riješenje. Jedna kutija premalo, dvije previše. Ili previše „lupa“ i „tutnji“ ili se ne čuje. Kolor basa prihvatljiv. Odustao.
5.) Uspio sam posuditi KEF sub woofere C 200 SW (dva kom.). Četvrti red sa B200 driverima. Skretnica odrađena skupo, kabinet mršav. Tako tako, mršav kabinet, pa tako mršav i bass, ma gdje god ih smjestio u prostor,osrednji kolor bassa, loš šav između line arraya i suba. Kako god matematički probao doći do volumena koji je Kef izračunao za ove sub basseve, nisam uspio. Za oko ljepi, mali i lako se daju smjetiti u prostor. Na aktivi prorade donekle prihvatljivo. Sve u svemu volio bi ih imati (kolekcionarski razlozi), ali ne znam za što bi ih upotrebio.
6.) Tokom navedenog perioda dolazili su do mene razni subovi za kućna kina, to je bilo na granici slušljivoga. Neke od tih drivera sam mjerio, čak mi se čini da bi neki radili dobro, ali u nekakvim sasvim drugim volumenima. Problem koji ih prtai je i kolor bassa, ono čuje se da basa ima koliko hoćeš, ali kojem instrumentu pripada, nemaš pojma. A zato „buba“ samo tako .
Pomalo sam počeo sumjati u pozitivan završetak projekta, bilo je ideja i da potpuno rastavim line arraye, te da se vratim na stare provjerene koncepte, zicer je zicer, pa makar bio samo dobar. Njuškajući tako po njuškalu, nanjušim nešto, ali brzo pređem preko toga kao loša ideja. No kako vrag ne spava, išao sam riskirati. Naručim ti ja od Domagoja iz Slavonskog Broda jedan Bose sub osmog reda (900 kn, užas, no to je još dobra cijena).Sub je iz AC5 serija III, znači pasivan sa dva bass drivera. Pojma nisam imao o subvima osmog reda, pa velim rastaviti ću taj sub na proste faktore, izmjeriti drivere i probati doći do nekih zaključaka kako su to inžinjeri iz Bose sastavili. U međuvremenu smo frend Karlo i ja nabavili subsim program koji nam je donekle pomogao u analizi. Kad je sub stigao odmah sam ga rastavio na proste faktore. Iverica, driveri jeftini već na prvi pogled, skretnica ajme meni što se tiče komponeti. Ako mene pitate, maloprodajna cijena tog suba ne bi smjela biti viša od 700 kuna. Ako uzmete u obzir da komplet Bose AC-5 III u maloprodaji košta nevjerojatnih gotovo 5000 kuna, svatiti ćete koliko Bose zapravo zarađuje. U nastavku sljede detalji o predmetnom Bose subu.

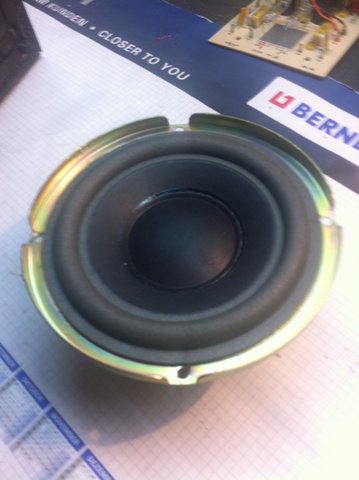

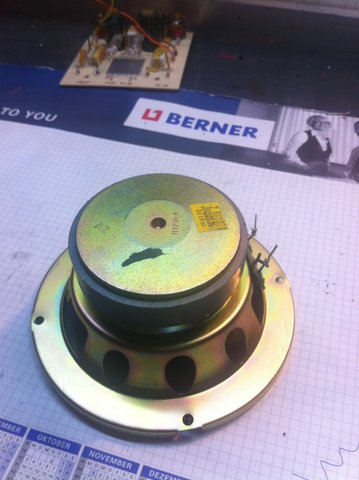

Driveri kao što sam rekao su OEM jeftinjara na prvi pogled. Mjerenja su dala ovo:
Fs=61Hz, Rdc = 6 oma, Qts=0,34, Qel=0,34, Qm=3,47, Vas=7,55, Sd=100, MMS=12,58, D=11,3 cm.
Bass kabinet podjeljen je u tri zasebna volimena redom:
1.) stražnji volumen u koji gledaju bass driveri i smještena je skretnica ima 10,82 litre
2.) sredjni volumen, smješteni magneti od drivera, ima 3,42 litre
3.) prednji volumen sa izlaznom bass reflex cijevi ima isti volumen kao i prvi volumen tj. 10,82 litre
Interno postoje dvije bass reflex cijevi, prva koja vodi iz stražnjeg volumena kroz srednji u prednji volumen i duga je 200 mm, a široka 45 mm, te druga bass reflex cijev koja koja iz srednjeg volumena vodi u prednji volumen, duga je 65 mm, a širina je 60 mm. Izlazna bass reflex cijev je ljevkastog oblika i sa prednje i sa zadnje strane. (ako nekoga zanimaju točne dimenzije izlazne bass reflex cijevi neka javi, pa pa ću točno izmjeriti sve točke)
Imali smo parametre zvučnika i znali smo volumene i dimenzije bass reflex cijevi. U subsimu smo vrlo brzo izvukli krive i shvatili da je za te drivere to zapravo najbolja moguća kutija tj. volumeni, što recimo sa Kef subovima nismo uspjeli. Neočekivano ali istinito, Bose inženjeri su se potrudili izvući najbolje od upotrebljenih drivera. To je bio dakako plus Bose-u kojeg sam morao nerado dati, no pošteno je reći da u tom subu ništa nije „odokativno“.
Ako uzmemo u obzir ili samo pretpostavimo da je Bose ciljano dizajnirao drivere za ovakav princip rada, imali smo nekakve smjernice o tomu kakve bi drivere trebalo tražiti da bi se izradio sub osmog reda. OK, intencija je bila da kutija ne smije biti puno veća no što je ova koju smo raščlanili na proste faktore. Krenulo je mjerenje svega i svačega, no uglavnom ništa ni blizu. Par drivera dobro bi radilo u 4. redu, ali u 8. ne baš. Subsim je nemilosrdno iscrtavao svakave krive, pa je iderja o izradi DIY sub boxova 8. reda za line array-e lagano splasla. Karlo je nastavio potragu za driverima, no bez većih uspjeha, ja odustajem od ideje.

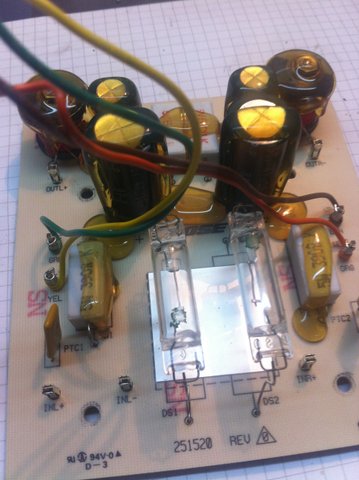

Kada sam se već raspiao o bose subu evo i par riječi o ugrađenoj skretnici. Ista se nalazi na jednoj pločici potpuno dovojea za oba kanala. Za bass drivere skretnica zapravo ne psotoji. Evo detalja:
Na ulaznom „plusu“ zakačei su paralelno: zaštitna žarulja, otpornik od 390 oma i još jedan PTC 1 ohm. Nisma baš shvatio čemu služi taj od 390 oma, al neću se zamarati sa time. Iz te točke spojen je „+“ basa, a isto to je napravljeno i za drugi bass driver. Na to se odmah nastavlja kondenzator od 47 uF prema LRC serijskom filteru koji sadrži paraleno spojene: otpornik od 5 oma 5W, zavojnicu od 0,5mH i kondenator od 15 uF. Time očito malo diskriminiraju srednje. Poslje LRC serijskog člana

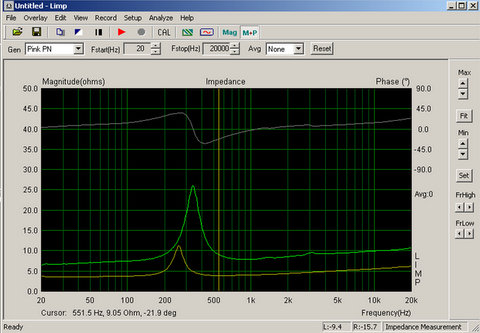

ide „+“ spoj na sateile. Na skretnici nema paralelno spojenih pasivnih komponeti između „plusa“ i „minusa“. DCR otpor duplih satelia iz AC5 serija III je 6,5 oma. Ovo navodim radi metematike ako ovo što piešem bude uopće nekomu zanimljivo, a prilažem i sluku impedanse satelita iz predmetne serije (režu negdje na području od 260 do 295 Hz). Kada spojite samo Sub na pojačalo, shvatite da 8. red sa direktno spojenim driverima ipak pusti nešto bass-srednjetonskog područja kroz otvor cijevi, pa je u konačnici spoj između suba i satelita u zvučnom smislu sasvim pristojan, zapravo „šav“ je vrlo vrlo solidan.
Neću stavljati slike tj. nacrte suba iznutra sa točnim pozicijama drivera i bass reflex cijevi, no ako bude interesa, mogu i to napraviti.
Bose sub sam na brzinu spojio sa Line Arrayima, sve je bilo onako „mlako“ niti smrdi niti miriše. Sub se trudio, no nije to bilo to. Nisam imamo namjeru raditi nekakve bitnije testove, jer je sub kupljen radi sticanja nekakvog iskustva, tj. sa ciljem napraviti nešto takvo ali u ozbiljnom kabinetu sa ozbiljnim driverima, a onda ga prodati. Sub prebacujem doma, spajam na pojačalo od PC-a i tako je čamio jedno dva mjeseca dok WAF nije rekao „šta će ti ova kanta ispod stola, ajde molim te odnesi to nazad u radionicu“ i sve što mogu reći hvala joj zbog toga. U tom periodu sam ga trebao staviti na Njuškalo, no nikako uvatiti tih par minuta, prebačen je nazad u lab, i dobro da ga nisam nisam prodao.
Sjedeći u radionici i razmišljajući šta dalje, palo mi je na pamet spojiti Bose sub na aktivu. Je da nema smisla, nije za to namjenjen, no velim zašto da ne, bijaše mi dosadno. Već u prvim momentima iznenadila me je snaga tj. efikasnost suba i korektnost onoga što je izlazilo, rez je bio na 100Hz. Bez većih problema dosegnuo je dubinu 15“ drivera na open back kutiji i to bez pretjeranih problema sa smještajem u prostoru. Hm hm.. dižem rez na 130 Hz, zvuk bassa se dobro sljubljuje sa line arrayima, ali i dalje fali bass/srednjih. Podižem rez na 200Hz, ali sada već počinje ružno mumljanje iz suba, moram vratiti na 130, tamo je najbolje. Line Arrayi su direktno spojeni na babuške bez pasivnog filtra. Ok, mobglo bi se živjeti sa ovim, no ako može bolje, bilo bi super.
Kada spojim sub na babuška mono blokove (znači nema aktive), a line arraye na satelit izvode na subu, te obzirom da line array-i imaju tek 3,2 oma DCR-a, rupa na spoju srednjih i bassa je bila očita. (neprilagođena skretnica u subu za ovu omažu). Eto novih problema.....

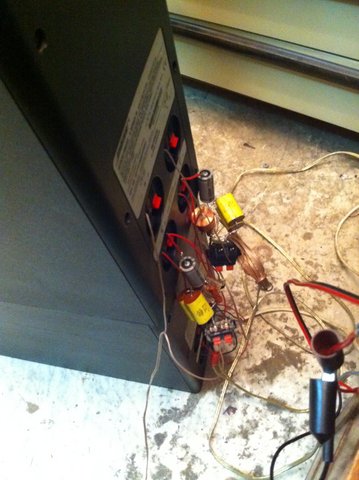

Inače zaboravio sam reći da line arrayi kada su direktno spojeni na mono blokove bez pasivnog filtera, tj. kada od njih očekujem da odu duboko prema 100Hz imaju jedan malo neugodan efekt kutijastog zvuka, što se može maknuti jedino ugradnjom kondenzatora tj. rezanjem ispod počevši od 200 Hz. Preradio sam lagano bose internu skretnicu, donekle se približio matematici za 3,2 oma DCR-a i sada je sve bilo puno bolje, ali činjenica je da fali sub bassa. Kakva ironija, sve je spojeno na sub bass, a sub basa nema .

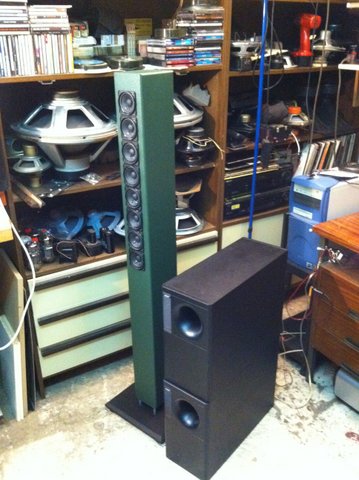

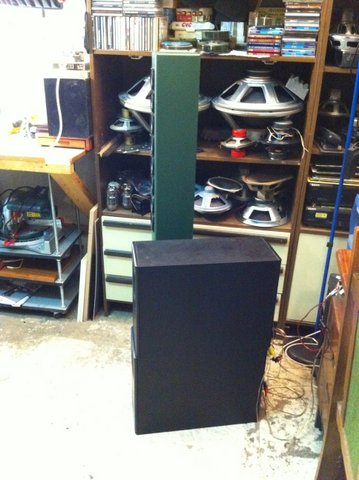

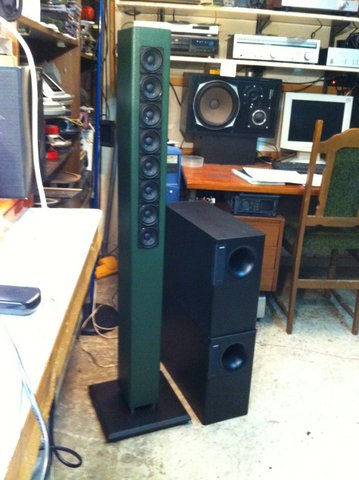

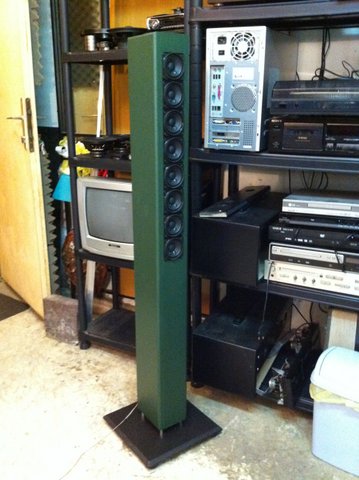

Vrlo brzo dolazim do zaključka „Hebiga, treba mi još jedan Bose sub koji bi išao na aktivu i odrađivao dio ispod 130 Hz“ i baš ništa iznad. Uz malo muke i pregovora oko cijena, drugi Bose sub je tu. Već sam lud zbog potrošene love, a kupujem igračke... za popizditi. Kako neozbiljno od mene.... sam sam sebe kritizirao, sve dok drugi bass nije stigao i dok to nisam sve zajedno pokrenuo. Uz malo naštimavanja sve je vrlo brzo bilo onako kako sam to zamišlajo prvog dana kada sam počeo raditi line arraye. Savršeno spojeni line arrayi sa prvim bass/midle subom (gornji na slikama), a bass/midle sub savršeno spojen sa sub subom ispod . Kakav nered a?.
Eto, za mene potpuno neočekivan sljed događanja. Animozotet prema Boseu samo takav, a na kraju sve riješim sa Boseom. Tužno za jednog DIY-era, no što je tu je. O tomu kakav je zvuk neću pistai jer ne mogu biti objektivan, no meni se zbilja jako sviđa. Ako koga navede put do Zadra, javite mi se, rado ću prezentirati i dodatno pojasniti. Znači proglašavam ovaj projet line array završenim (V.1.0.). Biti će još malo „sporta“ oko amplifikacije, sada je to nered po policama, no to ne računam u ovaj projekt.
Moram priznati da sam malo umoran od ovog projekta i da jedva čekam preći na nešto novo. Nabavio sam dobar dio djelova za klon BBC LS 3/5a, pa ću se sada malo posvetiti tomu. Ti malecki Kef 110A jednostavno zovu sa polica. Projekt ću također ispratiti na neokom od mnogobrojnih DIY foruma .... baciti ću novčić, pismo-glava, pa što ispadne .
U sljedećem postu slijede slike i poneki kometar.
Pozz
E
(i punicu, too
)
