Tube Line stage

[Khadgar2007]

E to već može.

[audio kutak]

E to već može.

[COYG]

Evo nakon podosta čitanja, računanja i crtanja ja dobio neki rezultat. E sad, mene zanima je li to točno, a ako nije gdje griješim.
Ako neko ima volje, bio bih zahvalan.

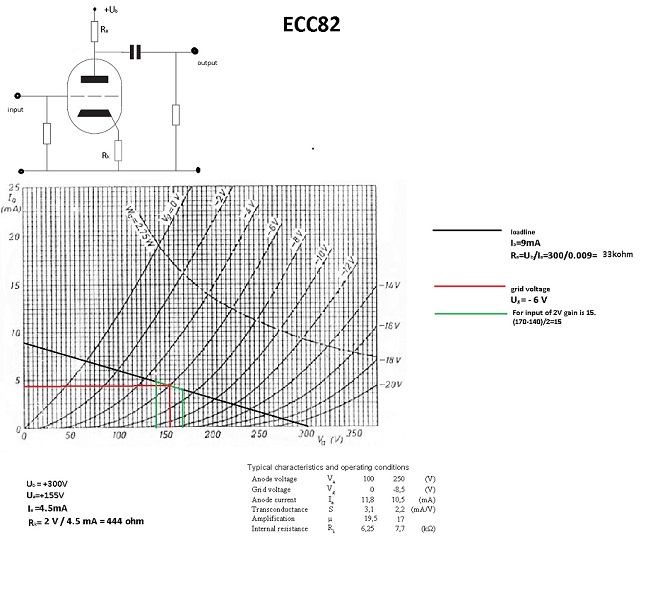

Common cathode ECC82.jpg (96.52 KiB) Pogledano 11228 put/a.

[attachment=0]

[harkonen]

COYG, princip određivanja radne linije si uvatio, to je bitno. Ma što neko mislio o tome
Jedino popravi Rk - on je napon bias-a u radnoj točki/struja, tj 6V/4,5mA
Ne ulazeći u linearnost ove lampe itd,itd, malo "strmija" radna linija bi za potrebe line stagea
bio bolji izbor, a tako i posredno proširna frekventna karakteristika odabirom manjeg anodnog tereta.
Recimo , povuci od 300V prema 20mA, pa radnu točku smjesti na -6V/ 7,5mA . Odoka.
Ideš u izgradnju?

[Khadgar2007]

Wow, sada će reći da je lako biti general nakon bitke, ali i ja sam mislio da je s obzirom na ukupnu disipaciju lampe 4,5mA malo premalo i da bi trebalo ići na više.

[COYG]

Hvala na ispravku netočnog navoda!
Izgradnja? Ne tako brzo. Još sam na teoriji, a i fale neke "sitnice"( mrežni trafo, izlazni trafo...).

[zerowaf]

Hvala na ispravku netočnog navoda!
Izgradnja? Ne tako brzo. Još sam na teoriji, a i fale neke "sitnice"( mrežni trafo, izlazni trafo...).

Znači li to da planiraš WOT umjesto izlaznog kondenzatora?

[Khadgar2007]

WOT?

[COYG]

WOT mislim da bi bilo - bez izlaznog transformatora.

A mislim da zerowaf misli na izlazni trafo a ne kondenzator.

U izradu idem tek kad skupim sve dijelove, izlazni trafo je jedan od njih.

[Khadgar2007]

ček ček, nije valjda da misliš na pretpojačalo okačiti izlazni trafo ili mi je nešto promaklo?
