Sansui G8000

[Kale021]

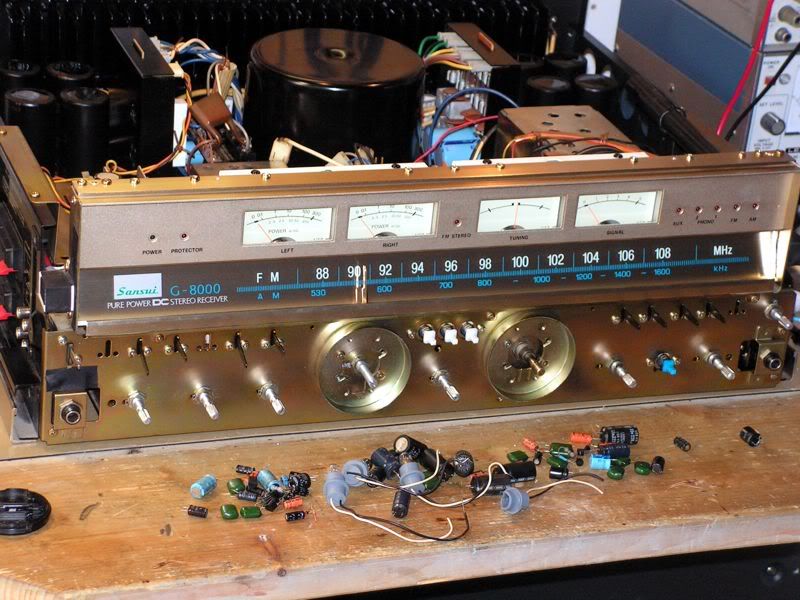

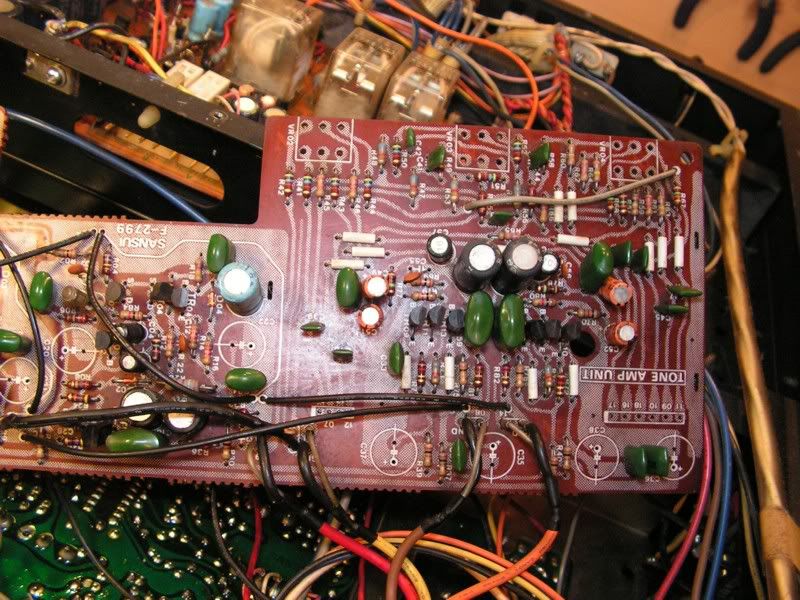

Evo ga... sada je na redu Tone Control Board...

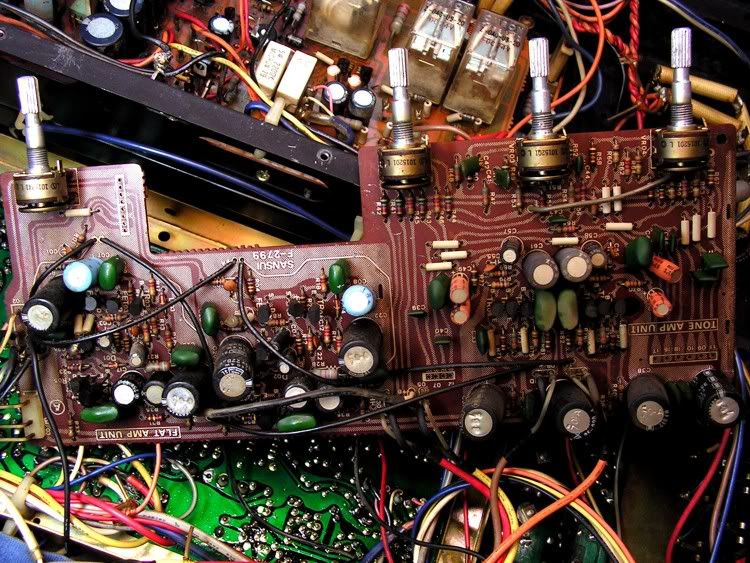

Na slici se ne vidi bas realno stanje, opet brdo prljave masnoce i sljepljene dugogodisnje prasine...

Odlucio sam prvo skinuti sve ove 220uF kondenzatore i sve potenciometre, da bi oslobodio prostor i lakse sve ovo ocistio

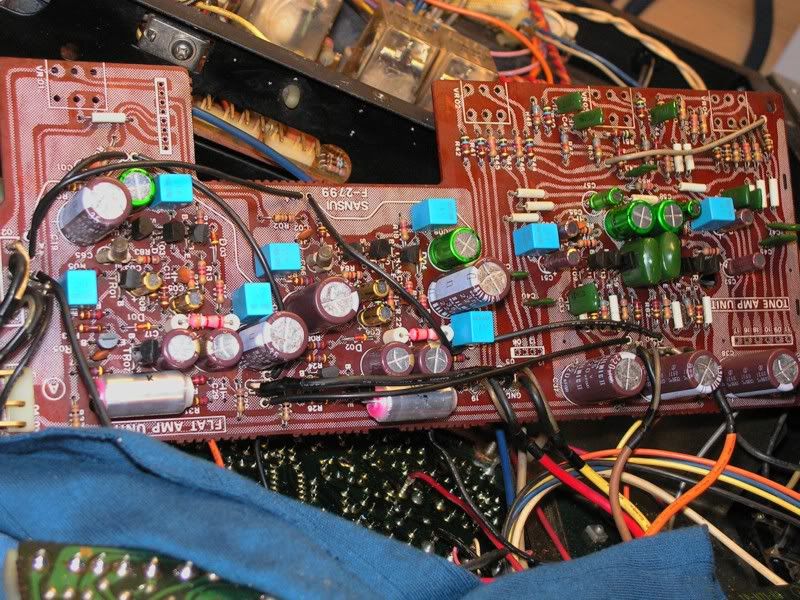

I evo finalnog rezultata

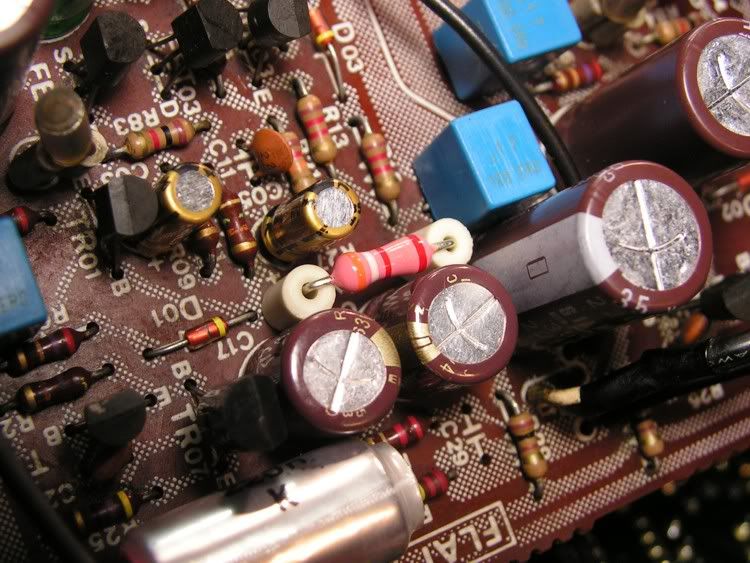

folijske kondenzatore sam mijenjao sa Vishay ERO MKP (plavi) i sa styroflex (ova dva srebra aksijalna).

Nonflammable resistors su mijenjani sa Takman karboncima:

[Kale021]

Evo mali update... zavrsio sam rad na tuner ploci, svi elektroliti zamijenjeni, selektor za FM-Deemphasis rastavljen i ociscen, svi lemovi obnovljeni, na kraju nanesen novi sloj kalofonija...
Dio obnovljenog tunera

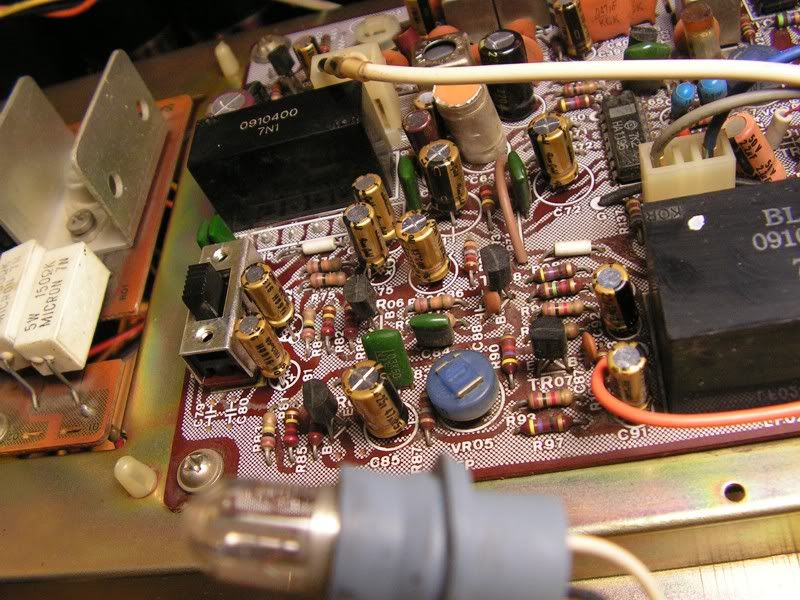

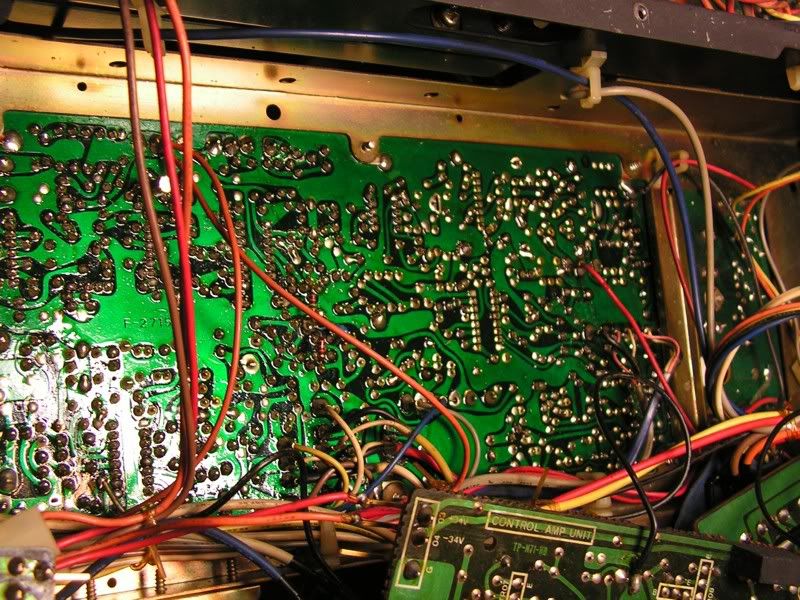

i pogled na stranu vodova


Kada bude sve gotovo, slijedi mukotrpni alignment postupak podesavanja tunera... no ima jos posla do tada.

I sto je sve zamijenjeno u ovom dijelu (tuner board)

[Kale021]

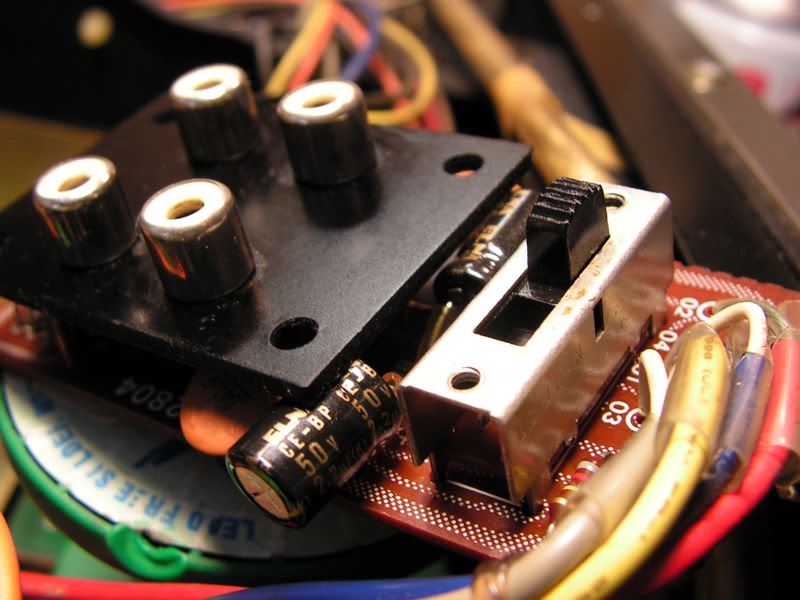

Evo i obaveznog ciscenja na svim vecim G receiverima; Connected/Separated Switch
Naime taj prekidac razdvaja i spaja predpojacalo od izlaznog stupnja, time se daje mogucnost spajanja nekog drugog predpojacala ili izlaznog pojacala na G receivere

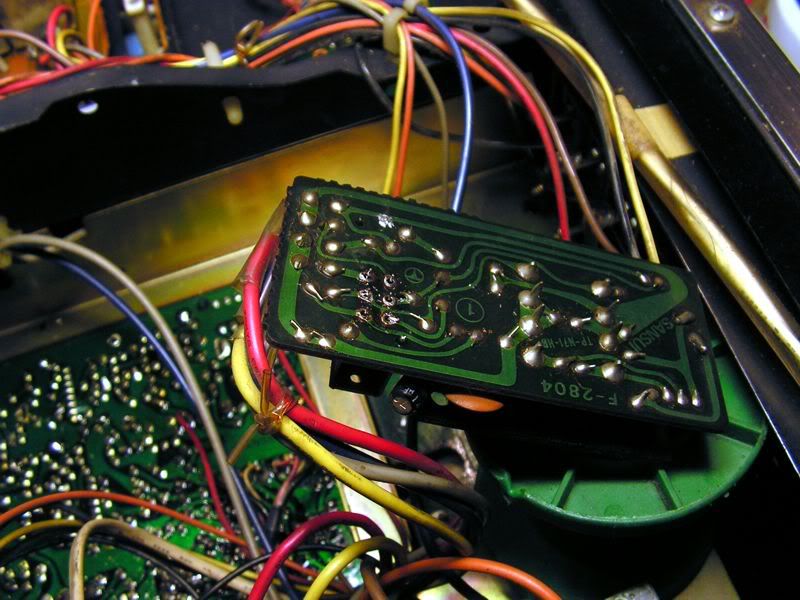

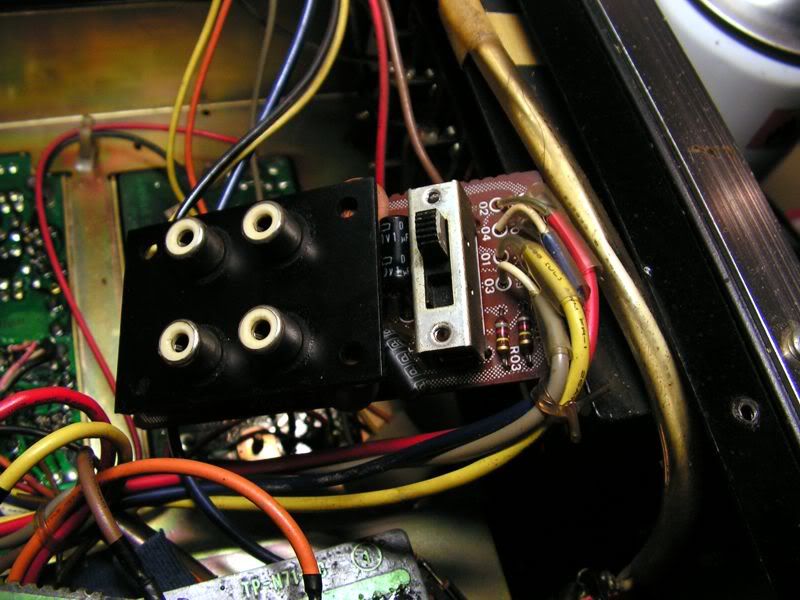

Evo navedenog nesretnika:


U fazi odlemljivanja:

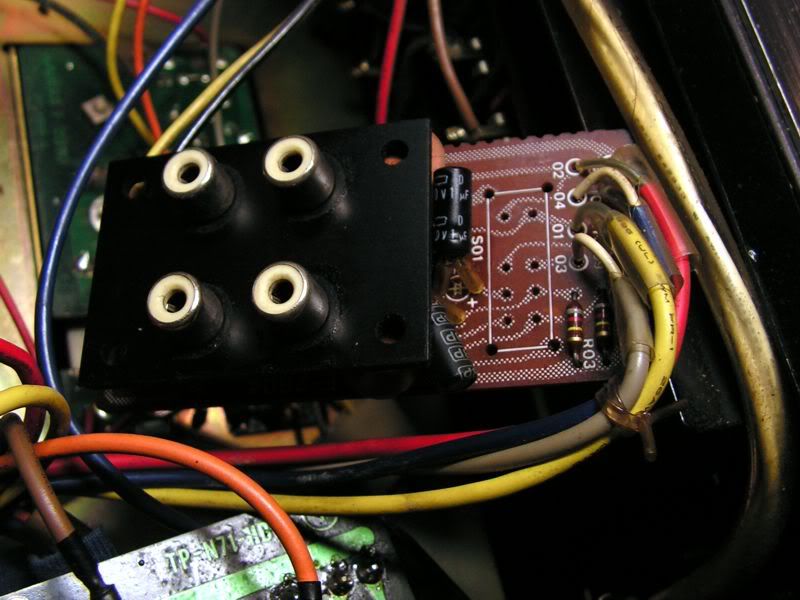

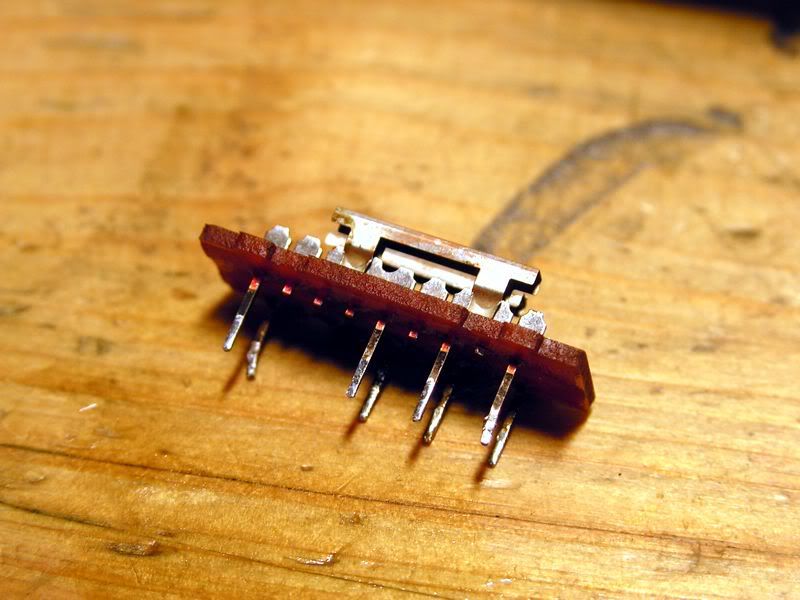

Skinut... sada se lakse mogu i ovi bipolarni elektroliti skinuti

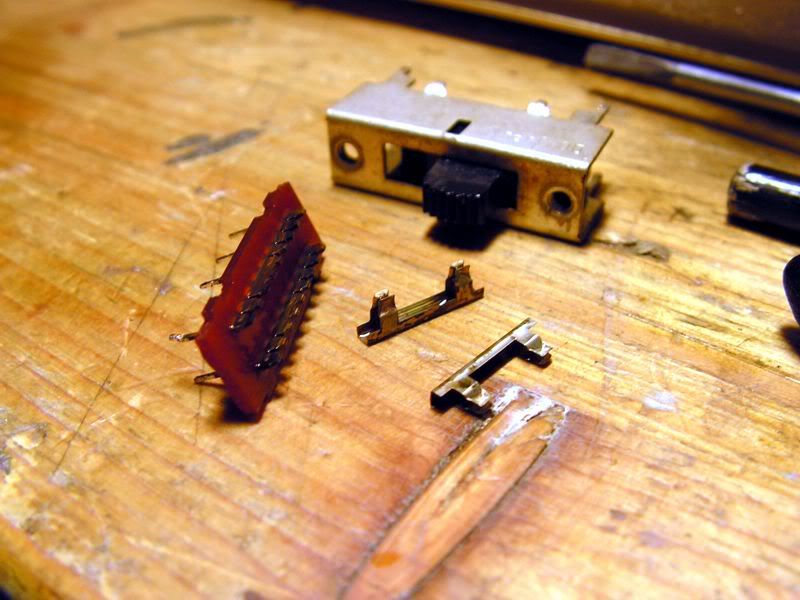

Ovakav je bio kada sam ga rastavio


Ociscen


Vracen nazad (i zamijenjeni bipolarci)

[Roko]

Izvrsno barba Kale, opet precizno, detaljno i sa puno ljubavi odrađeno...vidim ništa ti ne promiče... Kako rješavaš kad koji od onih VU-metara (power-metara što li već) odbija poslušnost? (pretpostavljam da ih baš i nema preveč na netu)

[Kale021]

Sto se tice instrumenata na tim uredjajima, pa do sada nisam naletio da je neki otkazao, tako da nisam imao potrebe ih mijenjati, no zlu ne trebalo ima dva kompleta za Big G receivere

[Kale021]

Ajmo dalje... napokon su stigli i novi glavni napajacki elektroliti. Naime trebalo je se potruditi da se nadje model novih glavnih napajackih elektrolita koji ce dizajnom dostojno zamjeniti stare, kako elektricnim karakteristikama tako i vizuelnim... u moru danasnje ponude, izbor je pao na BHC Slit-foil Snap-in Capacitor. Stari su bili Nichiconi od 6800uF dok novi su 10000uF/80V no indeticnih dimenzija su kao i stari (35mm x 80mm), pa cak i boje!

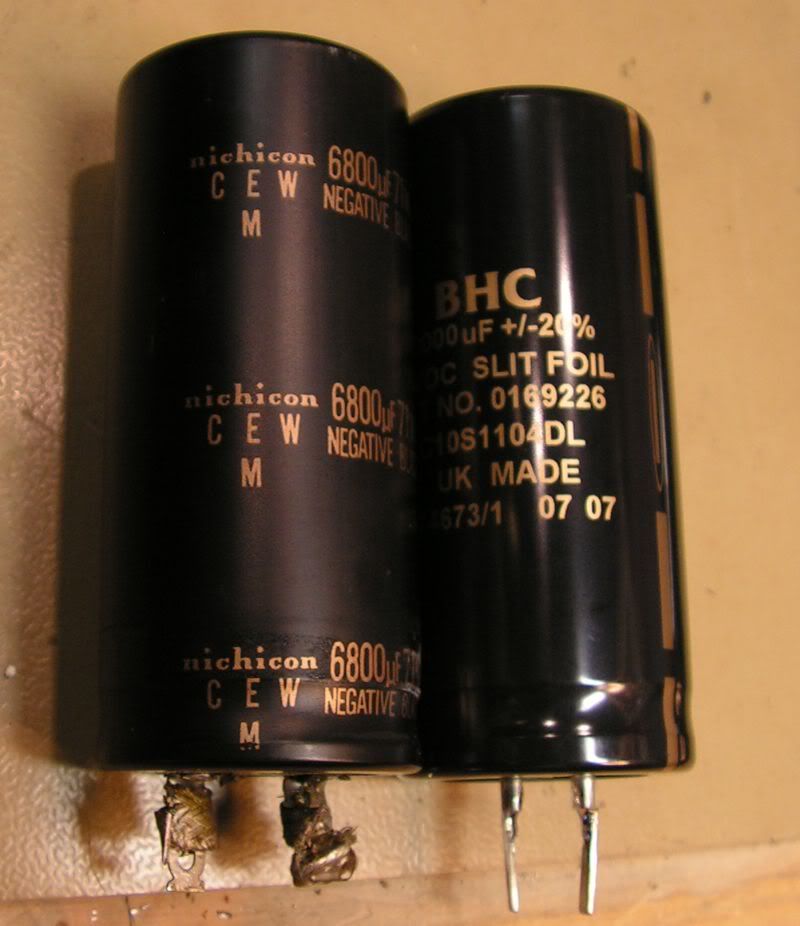

Evo ih, i jedan i drugi (stari i novi)


No ima jedan "ali"... Novi je snap in inacica (montaza na plocicu), dok stari je bio Solder Lug tip (kontakti za direktno lemljenje kabela), no doskocio sam tom problemu na ovaj nacin:

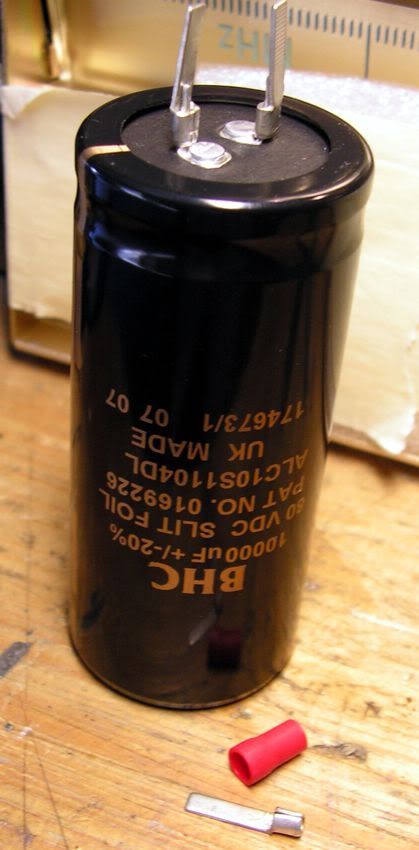

U dnu se vidi stopica za kabel za spajanje direktno u ISO konektor od audia kod automobila, nju sam iskoristio da bih od snap in pretvorio u Solder lug prikljucak

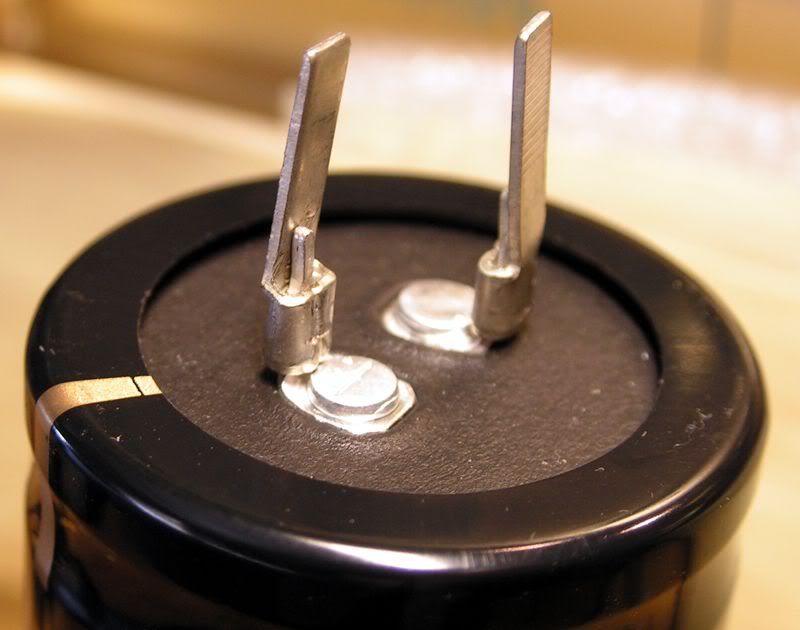

Ovdje se bolje vidi:


dakle zakrimpao sam ga kljujestima na kontakt od kondenzatora, i zalemio...

[Khadgar2007]

Super si se dosjetio toga. Lijepo izgleda.

[Kale021]

Super si se dosjetio toga. Lijepo izgleda.

Je, ovo sam vec na prijasnjima refreshima razmisljao sto ciniti, jer zaista nije jednostavno na snap in pin nalemljivati dva ili tri kabela....

[Kale021]

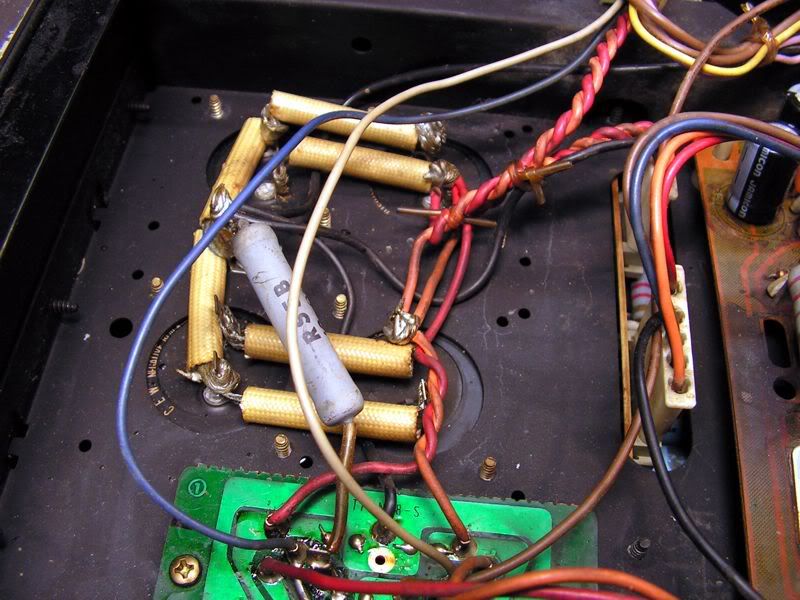

Kada se pogleda ovo ozicenje i nacin spajanja starih elektrolita, sad je jasnije zasto spoj snap in ovde ne pashe....

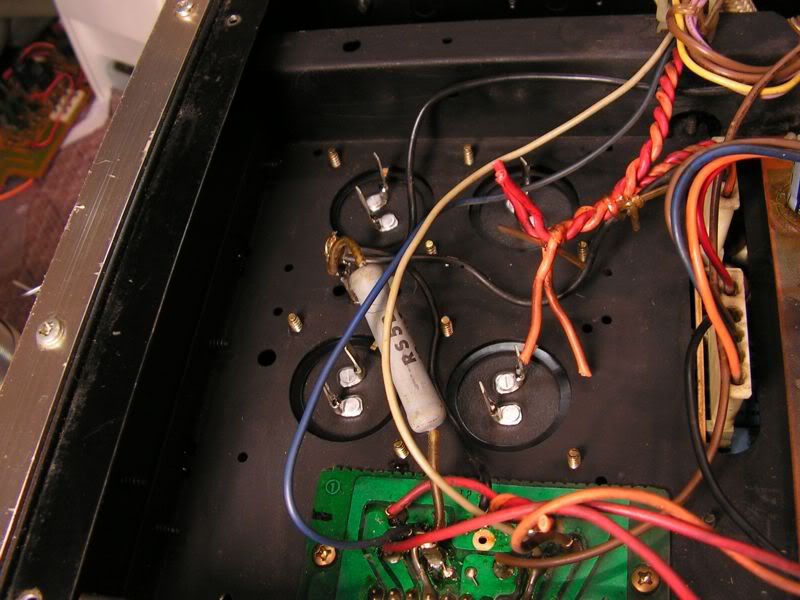

Evo ga sve je spremno za spajanje novih elektrolita na ozicenje...

[Kale021]

A ovako to izgleda sa gornje strane, s time malom razlikom da su ova dva elektrolita do hladnjaka stari kondenzatori, a ova dva u prednjem planu novi, samo kao usporedba koliko sam uspio sacuvati i originalni izgled interijera uredjaja


Naime, posto ovi elektoliti nisu jeftini, vecina se odlucuje za kupnju jeftinijih kondezatora od 10000uF, no oni su i manji po visini i po promjeru, pa se doskace problemu fiksiranja takvih kondezatora na ove hvatace tako da se oko tih kondezatora lijepi samoljepiva guma da bi se dobio promjer od 35 mm, no na kraju sve to izgleda nekako osakaceno, pogotovo u receiveru ovakvih gabarita.
